La demanda de energía dentro de grandes instalaciones rara vez se concentra en un solo lugar. Se mueve a través de subestaciones, transformadores, líneas de producción, sistemas HVAC, redes de iluminación, equipos de energía de respaldo y circuitos auxiliares, a menudo a través de rutas largas con diferentes condiciones térmicas y mecánicas. Un cable elegido sólo por tamaño o precio puede generar caídas de tensión, sobrecalentamiento, envejecimiento prematuro o problemas de mantenimiento posteriores.
Los cables de alimentación confiables de alta capacidad ayudan a las instalaciones a distribuir cargas eléctricas pesadas de manera segura y eficiente cuando se adaptan a condiciones operativas reales. Elegir el cable adecuado significa considerar en conjunto la demanda de carga, el nivel de voltaje, la longitud de la ruta, el aislamiento, la protección de la cubierta, los estándares y la calidad de la instalación.
La planificación del cableado debe comenzar con un mapa claro de la demanda eléctrica de la instalación. Los ingenieros deben identificar puntos de alimentación entrantes, salas de transformadores, tableros de distribución, centros de control de motores, zonas de maquinaria pesada, equipos HVAC, circuitos de iluminación, sistemas de energía de emergencia y áreas de expansión futuras. Este mapa de carga ayuda a separar las rutas de energía troncales de los circuitos de distribución final, de modo que cada cable se selecciona para el trabajo que realmente realiza. Sin este paso, un proyecto puede fácilmente gastar demasiado en capacidad innecesaria en un área y dejar otra ruta expuesta al sobrecalentamiento o la inestabilidad del voltaje.
Las condiciones de funcionamiento reales importan más que las clasificaciones nominales por sí solas. Una línea de producción con motores, variadores, bombas, compresores y transportadores puede crear altas corrientes de arranque o cargas fluctuantes que afectan el tamaño del cable. Las rutas de cable largas pueden aumentar la caída de voltaje, mientras que las bandejas abarrotadas, la temperatura ambiente alta o los conductos cerrados pueden reducir la disipación de calor. Los armónicos de los variadores de frecuencia y las cargas no lineales también pueden aumentar el estrés térmico. Para instalaciones grandes, los cables de alimentación de alta capacidad deben elegirse solo después de haber revisado en conjunto la carga continua, la demanda máxima, la longitud de la ruta, los factores de reducción y el margen de expansión.
El nivel de voltaje debe coincidir con la función del cable dentro de la instalación. Los cables de alta tensión se utilizan normalmente para la transmisión principal, conexiones a redes, subestaciones, centrales eléctricas, parques industriales, redes urbanas subterráneas y rutas de transmisión de energía renovable. Los cables de media tensión a menudo sirven para distribución en toda la planta, conexiones de transformadores y zonas de equipos de alta carga. Los cables de bajo voltaje se utilizan más cerca de la carga final, como conexiones de equipos, iluminación, sistemas de oficina, electrodomésticos y circuitos de control.

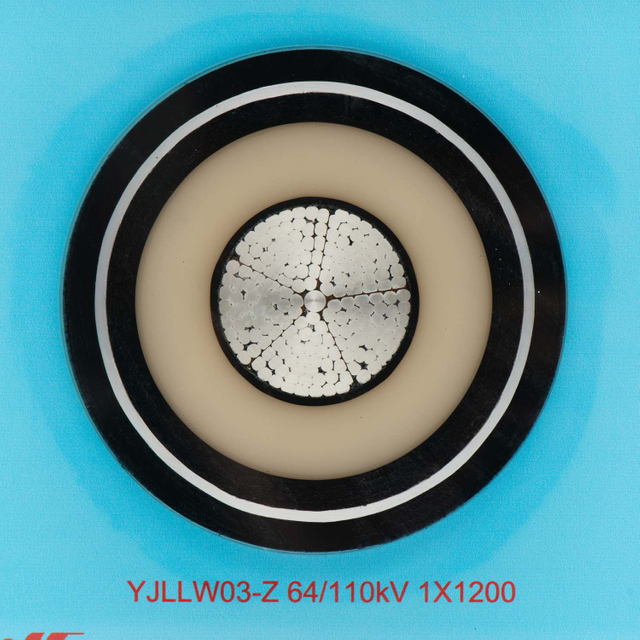

Esta distinción evita uno de los errores de selección más comunes: utilizar un cable porque está disponible y no porque se adapta a las necesidades eléctricas. La familia de cables de alimentación con aislamiento XLPE de alto voltaje de 4E cubre aplicaciones de 66 kV a 500 kV, con niveles de voltaje como 66 kV, 110 kV, 132 kV, 220 kV, 330 kV, 400 kV y 500 kV. Estos cables son adecuados para transmisión de energía subterránea, instalaciones en túneles, enlaces de cables submarinos, interconexiones de redes y enlaces eléctricos de larga distancia. Los cables flexibles de bajo voltaje, por el contrario, deben permanecer en circuitos finales o auxiliares con clasificación adecuada en lugar de ser tratados como alimentadores de servicio pesado.

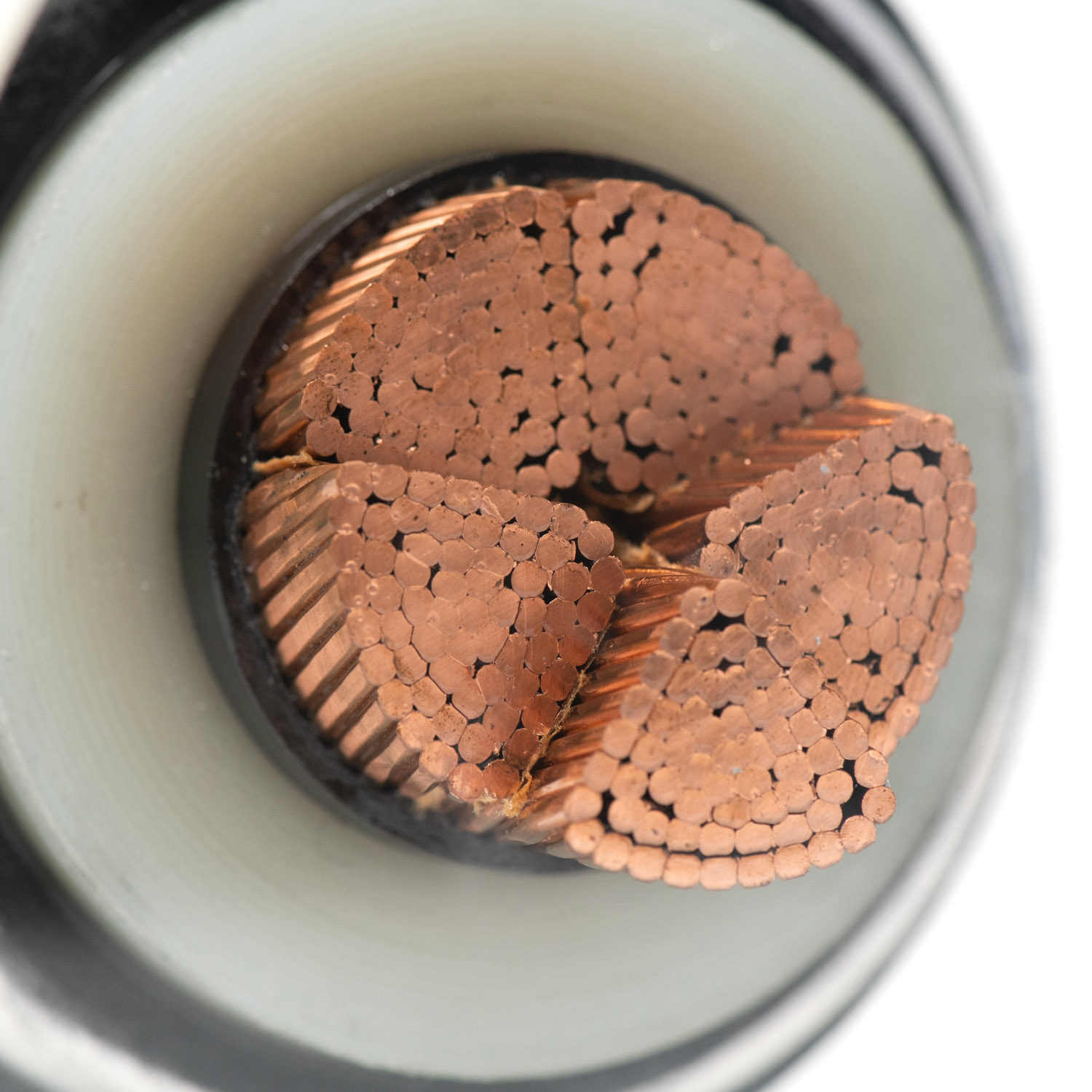

La selección del conductor tiene un impacto directo en la pérdida de energía, la generación de calor, el tamaño del cable, el peso y el manejo de la instalación. El cobre ofrece una mayor conductividad y puede admitir diseños de cables compactos donde el espacio es limitado o se requiere un alto rendimiento. El aluminio es más liviano y a menudo más económico para rutas de gran escala, especialmente cuando el peso del conductor y el costo del proyecto son consideraciones importantes. Ninguno de los materiales es automáticamente mejor en todas las situaciones; la mejor elección depende de los requisitos de transporte de corriente, el método de instalación, la calidad de la terminación, el presupuesto y las demandas mecánicas.
En una instalación grande, las decisiones de los directores influyen tanto en el desempeño inicial como a largo plazo. Un conductor con resistencia excesiva puede aumentar el calor y la caída de voltaje en rutas largas. Ese calor adicional puede acelerar el envejecimiento del aislamiento y reducir la confiabilidad del servicio. Por otro lado, seleccionar un conductor más grande o más caro de lo necesario puede aumentar los costos de adquisición e instalación sin mejorar el valor del sistema. La serie de cables XLPE de alto voltaje de 4E incluye opciones de conductores de cobre y aluminio, lo que admite diferentes requisitos del proyecto en cuanto a conductividad, peso, manejo de instalación y control de costos.
La calidad del aislamiento es fundamental para la seguridad y eficiencia de los cables de alimentación de alta capacidad. En instalaciones exigentes, el aislamiento debe resistir estrés eléctrico, calor de funcionamiento, condiciones de falla y envejecimiento a largo plazo. El aislamiento XLPE se usa ampliamente en entornos de distribución de energía exigentes y de alto voltaje porque combina un fuerte rendimiento dieléctrico con estabilidad térmica. Un buen aislamiento también ayuda a reducir el riesgo de fugas y respalda un funcionamiento confiable bajo una carga eléctrica sostenida.
Para las rutas troncales y los principales alimentadores, el rendimiento térmico merece mucha atención. Los cables pueden funcionar casi a plena carga durante períodos prolongados y los eventos de cortocircuito pueden crear temperaturas temporales extremas. El cable XLPE de alto voltaje de 4E utiliza aislamiento XLPE para rendimiento dieléctrico, estabilidad térmica, resistencia al envejecimiento, temperatura de funcionamiento normal de 90 °C y temperatura de cortocircuito de 250 °C. Estas características son útiles cuando los ingenieros comparan construcciones de cables para zonas de alta carga donde el control del calor y la integridad del aislamiento no pueden verse comprometidos.
Las capas exteriores de un cable protegen el núcleo eléctrico de las condiciones reales de la instalación. Las rutas subterráneas, las zanjas de cables, los túneles, los sótanos, las transiciones al aire libre, las áreas húmedas y los ambientes corrosivos imponen diferentes exigencias al sistema de revestimiento. Un cable que funciona bien en una ruta interior seca puede no durar en un túnel húmedo o en un área de exposición química. Por lo tanto, la selección de la funda debe estar relacionada desde el principio con la planificación de la ruta.
La gama de cables de alta tensión de 4E incluye opciones de revestimiento exterior de PVC o PE, estructuras de revestimiento de aluminio corrugado y diseños longitudinales resistentes al agua opcionales. La funda de aluminio corrugado mejora la protección mecánica y la estanqueidad, mientras que las configuraciones longitudinales resistentes al agua son adecuadas para entornos húmedos, sumergidos, subterráneos, submarinos y de túneles húmedos. Para instalaciones grandes, esto significa que la selección de la funda no es un detalle cosmético. Es parte de la estrategia de vida útil, especialmente cuando la humedad, la abrasión, el impacto, la exposición a los rayos UV o los productos químicos pueden acortar la vida útil del cable.
Las rutas de cable de mayor capacidad generalmente se encuentran en la toma de servicios públicos, conexiones de subestaciones, enlaces de transformadores, conexiones de energía renovable y rutas de transmisión interna de larga distancia. Estas rutas transportan grandes cantidades de energía y deben diseñarse prestando especial atención a la tensión nominal, la corriente de falla, la longitud de la ruta, la protección de la vaina, la conexión a tierra, los accesorios y las pruebas. Una falla en esta sección puede afectar toda la instalación, por lo que la selección debe centrarse en la confiabilidad del sistema y no solo en el precio de compra.
Los cables XLPE de alta tensión son una opción lógica para esta parte de la red cuando el proyecto requiere capacidad de transmisión a gran escala. Los cables aislados XLPE de 66–500 kV de 4E son adecuados para transmisión de alto y muy alto voltaje, incluidas redes eléctricas, transmisión de energía subterránea, rutas de túneles, interconexiones de redes, cables de exportación de parques eólicos marinos y enlaces eléctricos de larga distancia. En una instalación grande, estos cables pueden formar la columna vertebral que conecta la fuente de alimentación externa a la infraestructura de distribución interna.
Las áreas de producción introducen un conjunto diferente de tensiones en los cables. Los motores, variadores, bombas, compresores, transportadores, grúas y grandes equipos de servicio de edificios pueden generar calor, vibraciones, corrientes de arranque y actividades de mantenimiento regulares alrededor de las rutas de cables. Las bandejas de cables pueden llenarse a medida que los sistemas se expanden y las rutas cerradas pueden limitar la disipación de calor. La protección mecánica se vuelve especialmente importante cuando los montacargas, las herramientas, el movimiento de maquinaria o el acceso de mantenimiento podrían exponer los cables a impactos o abrasión.
Esta sección de una instalación no necesita simplemente "cables grandes". Necesita cables seleccionados para las condiciones de funcionamiento. Los ingenieros deben verificar la demanda actual, el espacio de instalación, el radio de curvatura, la carga de la bandeja, la temperatura ambiente y la posible exposición a aceites, agua, polvo o productos químicos. La protección de rutas, los soportes de cables, las etiquetas y las rutas de mantenimiento accesibles pueden ser tan importantes como el dimensionamiento eléctrico. Un sistema de cables bien combinado ayuda a reducir el tiempo de inactividad porque tiene en cuenta tanto la carga eléctrica como el entorno físico alrededor del equipo.
El sobrecalentamiento es uno de los riesgos más graves en la distribución de energía de las instalaciones. Los cables de tamaño insuficiente, los recorridos largos, las bandejas abarrotadas, la temperatura ambiente alta, la ventilación deficiente y la reducción de potencia incorrecta pueden hacer que un cable supere su condición térmica prevista. Una vez que se acumula el calor, el envejecimiento del aislamiento se acelera, las pérdidas de resistencia aumentan y el equipo puede experimentar un voltaje inestable. En casos graves, el resultado puede ser viajes molestos, tiempos de inactividad no planificados, equipos dañados o riesgo de incendio.
La caída de tensión merece el mismo nivel de atención. Un cable puede transportar la corriente de forma segura pero aun así ofrecer un rendimiento deficiente si la ruta es demasiado larga o la selección del conductor no es la adecuada. Los motores pueden funcionar de manera menos eficiente, los equipos sensibles pueden comportarse de manera impredecible y los operadores pueden experimentar fallas repetidas en el sistema que son difíciles de diagnosticar. Por lo tanto, los cables de alimentación de alta capacidad deben seleccionarse teniendo en cuenta tanto la ampacidad como la caída de voltaje, especialmente en grandes plantas, parques industriales e instalaciones de infraestructura.
Antes de confirmar la capacidad del cable, los ingenieros deben verificar:
● Corriente de carga y demanda máxima
● Longitud del recorrido del cable
● Cálculo de caída de tensión
● Temperatura ambiente
● Reducción de potencia de bandeja, conducto o conducto
● Margen de expansión futuro
La humedad y los daños mecánicos a menudo crean fallas que podrían haberse evitado mediante un mejor diseño de la ruta. Las zanjas para cables, los conductos subterráneos, los túneles, los sótanos, las transiciones exteriores y los pisos de producción pueden exponer los cables al ingreso de agua, abrasión, impacto, exposición a sustancias químicas, tensión de tracción, exposición a los rayos UV o movimientos repetidos alrededor de las zonas de mantenimiento. Un cable elegido únicamente por su voltaje y corriente nominal puede no sobrevivir a estas condiciones durante su vida útil prevista.
El material de la funda y la protección de la ruta deben seleccionarse juntos. Una funda de PE puede ser preferible cuando la resistencia química y la durabilidad a la humedad son prioridades, mientras que el PVC puede adaptarse a rutas donde el retardo de llama y la protección mecánica general son más importantes. Los diseños longitudinales resistentes al agua pueden agregar otro nivel de protección en rutas húmedas o mojadas. Las curvaturas, soportes, prensaestopas y puntos de entrada de los cables también necesitan un control cuidadoso porque la tensión del recorrido puede dañar un cable mucho antes de que el conductor alcance su límite eléctrico.
La adquisición debe confirmar algo más que el nombre y el precio del cable. Los proyectos de instalaciones grandes necesitan documentación que cubra la clasificación de voltaje, el material del conductor, la sección transversal, el tipo de aislamiento, el material de la cubierta, la estructura de bloqueo de agua, el comportamiento ante el fuego, el radio de curvatura, la temperatura de instalación, los datos de prueba y la compatibilidad de accesorios. Estos detalles ayudan a evitar discrepancias entre las suposiciones de diseño y el rendimiento del cable entregado. También admiten pruebas de aceptación y registros de mantenimiento a largo plazo.
La verificación de estándares es especialmente importante para rutas de alto y muy alto voltaje. El cable XLPE de alto voltaje de 4E está diseñado según IEC 60840 para cables y accesorios con aislamiento extruido de más de 30 kV hasta 150 kV, e IEC 62067 para cables con aislamiento extruido de más de 150 kV hasta 500 kV. Para cableado flexible de bajo voltaje, la documentación debe confirmar la clasificación exacta y el uso previsto. El cable H05VVH2-F presenta un voltaje nominal de 300/500 V, un voltaje de prueba de 2000 V durante cinco minutos, una temperatura máxima de funcionamiento del conductor de 70 °C, una temperatura de cortocircuito de 160 °C y un rendimiento de llama autoextinguible según IEC 60332-1.
La confiabilidad del cable depende en gran medida de la calidad de la instalación. Las uniones, terminaciones, prensaestopas, puesta a tierra, métodos de extracción, soportes, etiquetado y pruebas finales pueden afectar el rendimiento. Incluso un cable bien diseñado puede fallar prematuramente si se tira con fuerza excesiva, se dobla más allá de su radio permitido, tiene malas terminaciones o se instala en una ruta inadecuada. Para sistemas de alta carga, la instalación debe tratarse como parte de la especificación del cable en lugar de una idea de último momento.
Control | Por qué es importante |
Carga y voltaje confirmados. | Evita la capacidad insuficiente o el sobredimensionamiento innecesario |
Ruta y entorno revisados. | Ayuda a igualar la funda, la resistencia al agua y la protección mecánica. |
Estándares verificados | Reduce el riesgo de cumplimiento y aceptación. |
Accesorios previstos | Mejora la confiabilidad de las uniones y terminaciones |
Proceso de prueba definido | Soporta energización segura y operación a largo plazo. |
La selección de cables de alimentación de alta capacidad para instalaciones grandes es una decisión de ingeniería práctica, no sólo un ejercicio de especificación. La demanda de carga, el nivel de voltaje, la longitud de la ruta, el rendimiento del aislamiento, la protección de la cubierta, los estándares y la calidad de la instalación afectan la seguridad y eficiencia de la energía a través de la instalación.
East Energy Electrical Engineering Co., Ltd. respalda este proceso con cables de alimentación de alto, medio y bajo voltaje, junto con accesorios para cables, instalación, puesta en servicio y servicios de aceptación. Cuando la selección de cables se adapta a las condiciones reales del sitio, las instalaciones pueden reducir las pérdidas, controlar el calor, mejorar la confiabilidad y prepararse para futuras expansiones.
R: Transportan cargas eléctricas sustanciales a través de subestaciones, transformadores, alimentadores principales, áreas de producción y sistemas auxiliares, al tiempo que respaldan una distribución de energía segura y eficiente.
R: Los ingenieros verifican el nivel de voltaje, la corriente de carga, la longitud de la ruta, la caída de voltaje, las condiciones de instalación, el material del conductor, el tipo de aislamiento y las necesidades de confiabilidad a largo plazo.
R: Una caída excesiva de voltaje puede reducir la eficiencia del motor, provocar un funcionamiento inestable del equipo, aumentar el calor y provocar daños o disparos del disyuntor.
R: No. Los cables de alto voltaje se adaptan a la transmisión principal y la distribución a larga distancia, mientras que los cables de bajo voltaje se usan más cerca del equipo final, la iluminación y los circuitos auxiliares.
R: El aislamiento debe resistir tensiones de voltaje normales y anormales, lo que ayuda a prevenir fugas, averías, sobrecalentamiento y fallas prematuras en sistemas eléctricos exigentes.
R: Confirme los datos de carga, la tensión nominal, el entorno de la ruta, el tamaño del conductor, la protección de la funda, el radio de curvatura, los accesorios, la conexión a tierra y los requisitos de prueba antes de comenzar la instalación.
