Los ingenieros eléctricos, administradores de instalaciones y desarrolladores a menudo enfrentan un dilema crítico. Debe finalizar con cuidado los sistemas de distribución de energía exterior. La selección del equipo adecuado determina el éxito del proyecto a largo plazo. Ambas soluciones principales reducen efectivamente el voltaje para el consumo del usuario final. Sin embargo, difieren fundamentalmente en los niveles de integración, las huellas físicas y las capacidades de protección interna. Tomar la decisión equivocada conduce fácilmente a problemas estrictos de cumplimiento de la huella. También puede poner en peligro la seguridad del sitio o graves cuellos de botella operativos. Diseñamos esta comparación objetiva y centrada en la ingeniería para simplificar su decisión. Nuestro objetivo es ayudar a los especificadores a alinear perfectamente las capacidades de los equipos. Comparamos estas capacidades con las demandas de carga de proyectos específicos y las realidades del sitio. Comprenderá exactamente qué arquitectura se adapta mejor a su entorno único. Exploraremos arquitecturas centrales, umbrales de carga y requisitos de instalación física. Esto garantiza que su diseño final cumpla perfectamente con todos los estándares de servicios públicos.
Integración: Un transformador tipo pedestal es principalmente una unidad reductora independiente, mientras que una subestación compacta integra el transformador, el tablero de distribución de media tensión (MT) y la distribución de baja tensión (BT) en una sola carcasa de diseño.
Costo vs. Capacidad: Las unidades tipo pedestal ofrecen un gasto de capital inicial más bajo y un espacio más pequeño para cargas estándar. Las subestaciones compactas brindan protección, conmutación y medición avanzadas para sitios complejos o de alta capacidad (por ejemplo, cerca de 5 MVA).
Cumplimiento: la planificación urbana, las regulaciones locales de servicios públicos y las autorizaciones de seguridad del sitio a menudo dictarán la elección final independientemente del presupuesto base.
Puede definir esta unidad como un nodo de distribución exterior localizado. Se encuentra dentro de un gabinete metálico conectado a tierra y resistente a manipulaciones. Un transformador tipo pedestal sobresale en aplicaciones independientes. Por lo general, lo usa para reducir el voltaje de la red pública directamente. Sirve para edificios comerciales individuales, subdivisiones residenciales o dependencias industriales localizadas.
Los componentes principales siguen siendo sencillos. Encontrará un conjunto de núcleo y bobina en el interior. Normalmente, estas partes activas se sumergen en aceite mineral o fluido dieléctrico natural. El diseño incluye fusibles primarios básicos, como fusibles tipo bayoneta. También cuenta con conexiones secundarias básicas. No contiene extensos paneles de interruptores ni infraestructura de medición avanzada. Debes alojar esos componentes secundarios en otro lugar. A menudo, los coloca dentro de la sala eléctrica del edificio principal.
Mejores prácticas: Verifique siempre que su empresa de servicios públicos esté estandarizada en la construcción de frentes muertos. Los diseños de frente muerto ocultan todas las piezas primarias energizadas detrás de conectores aislados. Esto proporciona una capa crucial de seguridad para el operador.

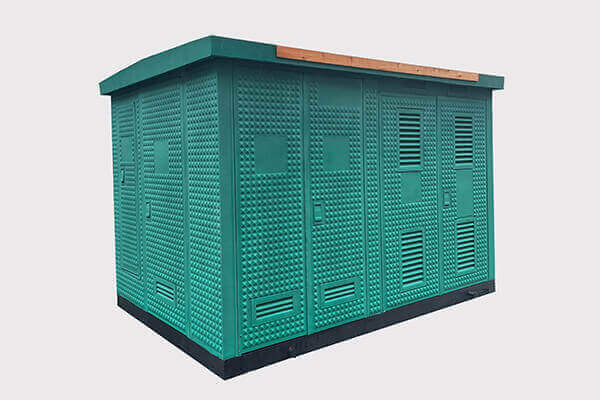

Una subestación compacta representa una solución totalmente integrada y ensamblada en fábrica. Se compone de tres compartimentos internos distintos. En primer lugar, alberga aparamenta de media tensión (MT). En segundo lugar, contiene el transformador principal. Este transformador puede ser una unidad llena de aceite o de tipo seco. Finalmente, incluye un cuadro de distribución o cuadro de distribución de baja tensión (BT).
Esta unidad actúa como un nodo de control altamente localizado. Aísla fallas sin problemas. Ofrece capacidades de conmutación avanzadas. Puede integrar la medición digital directamente en el gabinete. La principal ventaja es la consolidación. Elimina la necesidad de gabinetes MV ascendentes separados. También elimina la necesidad de paneles de distribución de baja tensión en exteriores. La fábrica diseña todo para que funcione en conjunto. Esto garantiza clasificaciones de resistencia a cortocircuitos probadas en todo el conjunto.
Es fundamental adaptar el equipo a las demandas de energía reales. También debe tener en cuenta la escalabilidad de la carga futura. Cada instalación requiere un enfoque personalizado. La falta de ingeniería restringe su crecimiento operativo. El exceso de ingeniería inmoviliza innecesariamente capital valioso.
Los límites estándar montados en pedestal se adaptan perfectamente a cargas sencillas. Los fabricantes construyen unidades individuales de alta capacidad. Sin embargo, empujar un único soporte hacia el umbral de 5 MVA introduce complicaciones graves. Debe gestionar enormes paquetes de cableado secundario. Las clasificaciones de corriente de falla simétrica aumentan rápidamente. La gestión térmica se vuelve muy compleja. Impulsar corrientes extremas a través de un transformador de distribución exterior independiente a menudo requiere alimentaciones secundarias paralelas. Terminar varios cables de gran calibre en un gabinete estándar es muy difícil.
Las soluciones integradas ofrecen claras ventajas para capacidades pesadas. Se adaptan a cargas industriales pesadas, instalaciones de múltiples inquilinos y redes de energía renovable. La aparamenta de MT integrada permite un manejo mucho más seguro de altas corrientes de falla. Puede utilizar una unidad principal en anillo (RMU) para la conmutación primaria. En el lado secundario, la división de carga se vuelve sencilla. El compartimento interno de BT alberga múltiples disyuntores de salida. Distribuye energía directamente a diferentes alas de las instalaciones. Evitará introducir conductos de autobuses enormes y singulares en su edificio. Esta división de energía modular mejora la confiabilidad general del sistema.
Error común: no calcular las cargas de carga futuras de vehículos eléctricos (EV). Deje siempre un búfer de capacidad del 20 al 30 % en sus nodos de distribución. Agregar una unidad completamente nueva posteriormente altera significativamente las operaciones del sitio.
La evaluación del espacio juega un papel muy importante en la selección de equipos. Los retrocesos urbanos y las normas paisajísticas discretas rigen estrictamente las instalaciones al aire libre. Debes analizar cuidadosamente tu huella física disponible.
Las unidades tipo pedestal estándar son generalmente mucho más compactas. Cuentan con un perfil físico mínimo. Se esconden fácilmente detrás de mamparas de jardinería estándar. Se adaptan perfectamente a los estrechos retrocesos urbanos. Su tamaño más pequeño los hace visualmente discretos.
Las realidades de instalación difieren marcadamente entre las dos tecnologías. Una unidad estándar requiere una plataforma de concreto relativamente simple. Necesita zanjas básicas para alimentaciones primarias y secundarias subterráneas. Debe respetar estrictamente los radios de separación. Los códigos contra incendios exigen distancias específicas desde las puertas, ventanas y tomas de ventilación de los edificios.
Las subestaciones integradas requieren una base mucho mayor. La plataforma de hormigón suele estar muy reforzada. Debe soportar el peso combinado de tres compartimentos distintos. Sin embargo, debes ver esto de manera integral. La conmutación integrada de MT y BT elimina las salas eléctricas separadas en el interior. También elimina la necesidad de plataformas de distribución secundarias para exteriores. Esta consolidación a menudo ahorra espacio general en el sitio. Usted recupera pies cuadrados interiores de primera calidad para operaciones comerciales primarias.
Existen riesgos de implementación para ambos sistemas. Debe tener en cuenta el acceso de vehículos de servicios públicos locales. Los camiones grúa necesitan radios de giro claros para futuras operaciones de sustitución. También debe respetar las normas de contención de derrames de petróleo. Los códigos locales pueden requerir fosos de retención especializados debajo de los cimientos de concreto.
Tabla 1: Comparación física y de instalación
Característica | Unidad tipo pedestal | Subestación integrada |
|---|---|---|
Huella Física | Compacto, perfil bajo | Vivienda grande y alargada |
Requisitos de cimentación | Plataforma de hormigón estándar | Plataforma muy reforzada, posible sótano para cables |
Radios de espacio libre | Normas estrictas de proximidad a los edificios. | Flexible, a menudo actúa como un nodo independiente. |
Feeds subterráneos | Zanjeo directo simple | Zanjeo complejo para múltiples circuitos salientes de BT |
Espacio interior ahorrado | Mínimo (requiere paneles interiores de BT) | Máximo (distribución BT gestionada en exterior) |
La seguridad del recinto impide el acceso público no autorizado. Ambas soluciones cuentan con diseños para exteriores a prueba de manipulaciones. Utilizan acero de gran calibre. Cuentan con bisagras ocultas y mecanismos de bloqueo de cabeza pentagonal. Protegen eficazmente al público de tensiones letales.
Las soluciones integradas ofrecen compartimentos excepcionalmente aislados. Esta compartimentación mejora enormemente la seguridad del operador. El personal de mantenimiento puede abrir y acceder al panel de BT de forma segura. Quedan completamente separados de la sección de MT. Nunca se exponen directamente al tanque del transformador principal. Este aislamiento agiliza las tareas de mantenimiento rutinario. Reduce los niveles requeridos de equipo de protección personal (PPE) para reinicios simples del interruptor de BT.
Contención de arco eléctrico: las carcasas integradas suelen ofrecer una mitigación superior de fallas internas. Las particiones metálicas dirigen la energía explosiva del arco lejos de los operadores. Las aletas de techo especializadas o las rejillas de ventilación traseras liberan la presión de forma segura.
Seguridad de maniobra: Se pueden incorporar interruptores de MT motorizados. Los operadores pueden realizar la conmutación primaria de forma remota. Esto elimina la interacción manual durante las transferencias de carga viva.
Aislamiento de fallas: Los relés de protección dedicados monitorean continuamente el estado del sistema. Disparan disyuntores individuales instantáneamente al detectar desequilibrios de fase o cortocircuitos.
El cumplimiento ambiental influye profundamente en la planificación urbana. Las unidades llenas de líquido siempre conllevan un riesgo teórico de fuga. Debe cumplir con estrictas pautas de la Agencia de Protección Ambiental (EPA). Los centros urbanos a menudo restringen grandes volúmenes de petróleo mineral cerca de los cursos de agua.
Las unidades integradas resuelven esto de forma elegante. Pueden utilizar transformadores de tipo seco de resina fundida internamente. Esto elimina por completo los riesgos de derrames de petróleo. Se evita la construcción de costosos diques de contención de hormigón. La integración de tipo seco funciona perfectamente en áreas ambientalmente sensibles. También se adapta perfectamente a ubicaciones urbanas de alta densidad. Simplemente ventile la carcasa adecuadamente para gestionar la disipación del calor.
Debe adoptar un marco de evaluación estructurado. Decidir entre un transformador montado en plataforma o una subestación compacta requiere una eliminación lógica. Recomendamos utilizar un árbol de decisión claro. Esto alinea los parámetros específicos de su proyecto con el tipo de equipo correcto.
Evalúe el tipo de carga: ¿su carga es sencilla? ¿Suele ser inferior a 2,5 a 3 MVA? En caso afirmativo, inclínese hacia un soporte tipo pedestal estándar. ¿Administra un sitio industrial pesado o una granja solar? Las cargas pesadas favorecen las subestaciones integradas.
Ubique la Protección Aguas Abajo: ¿Está colocando el cuadro principal de distribución de BT dentro del edificio? En caso afirmativo, una unidad estándar es suficiente. ¿Necesitas ahorrar espacio interior? Mantenga toda la distribución primaria de BT al aire libre mediante una unidad integrada.
Evalúe las necesidades de conmutación de MT: ¿Su empresa de servicios públicos local se encarga de toda la conmutación ascendente? Una unidad reductora básica funciona bien. ¿Necesita una conmutación compleja de anillo principal? Una solución integrada proporciona la RMU necesaria internamente.
Consulte las normas medioambientales: ¿está cerca de una cuenca protegida? ¿Los códigos locales prohíben los equipos llenos de aceite? Elija una unidad integrada que albergue un núcleo de tipo seco.
Sus acciones a seguir deben incluir la auditoría de los estándares locales de servicios públicos. Las empresas de servicios públicos frecuentemente exigen una tecnología específica sobre la otra. También debe calcular perfiles de carga exactos. Revise cuidadosamente sus diagramas unifilares. Finalmente, evalúe las limitaciones de la base de su sitio. Un estudio geotécnico confirma si su suelo soporta plataformas de hormigón fuertemente reforzado.
Elegir el equipo óptimo protege la infraestructura de sus instalaciones. Garantiza un tiempo de actividad operativo continuo. Simplifica significativamente el mantenimiento futuro. Protege a su personal de entornos eléctricos peligrosos.
La elección entre estos dos métodos de distribución rara vez es una simple preferencia. Está dictado por la densidad de carga, los requisitos de seguridad y la infraestructura del sitio. Las unidades estándar destacan en aplicaciones sencillas y que ocupan poco espacio. Las soluciones integradas dominan las redes industriales complejas y de alta capacidad. Ofrecen una seguridad inigualable a través de la compartimentación física.
Recuerde este ancla crucial para la credibilidad: el exceso de ingeniería conduce al desperdicio de capital. Por el contrario, la falta de ingeniería genera riesgos inmediatos para la seguridad y graves cuellos de botella operativos. Debe lograr el equilibrio perfecto en función de sus datos de carga específicos. Evalúe minuciosamente sus limitaciones ambientales.
Le recomendamos que consulte con anticipación con un ingeniero de diseño eléctrico autorizado. Comuníquese con su equipo técnico de ventas de inmediato. Bríndeles sus diagramas unifilares (SLD) y planos civiles del sitio. Una evaluación precisa le garantiza pedir el equipo exacto que exige su proyecto. Asegure su estrategia de distribución de energía hoy.
R: Sí. Los ingenieros frecuentemente especifican núcleos de tipo seco para áreas ambientalmente sensibles. Esto elimina por completo el riesgo de fugas de aceite dieléctrico. Previene la contaminación del suelo. Sin embargo, los núcleos de tipo seco generan un calor ambiental significativo. Debe aumentar el espacio total del gabinete. La carcasa requiere diseños de rejillas avanzados y ventilación de aire forzado para mantener temperaturas de funcionamiento seguras.
R: No. Debemos aclarar este límite terminológico. Sirve como un nodo vital dentro de una red de distribución. Sin embargo, carece por completo de capacidades de conmutación primaria integradas. También carece de paneles de distribución secundarios. Las verdaderas subestaciones consolidan la protección primaria, la transformación de voltaje y la división de carga secundaria en un sistema administrado.
R: Las unidades estándar requieren controles periódicos básicos. Principalmente monitorea los niveles de fluido dieléctrico, inspecciona los casquillos y realiza escaneos térmicos infrarrojos. Las unidades integradas exigen un mantenimiento integral. Los técnicos deben ejercitar los interruptores de BT con regularidad. Deberán probar los relés de protección digitales y limpiar los compartimentos del cuadro de MT. Esto requiere personal más cualificado y una mayor coordinación del tiempo de inactividad.
R: Ambas tecnologías aceptan alimentaciones primarias subterráneas sin problemas. Su elección depende enteramente de las necesidades de conmutación secundaria. Si desea centralizar todos los disyuntores aguas abajo en el exterior, es mejor una unidad integrada. Si sólo necesita reducir el voltaje y encaminar una enorme alimentación subterránea al interior, una unidad estándar funciona perfectamente.
