Dimensionar un transformador para distribución de CA estándar es sencillo. Sin embargo, dimensionar uno para aplicaciones de CC no lineales y de alta corriente presenta un desafío de ingeniería altamente especializado. Los ingenieros deben tener en cuenta comportamientos eléctricos complejos que rara vez se ven en las redes eléctricas convencionales. Los procesos industriales de CC, como la electrólisis pesada, las operaciones de fundición y los grandes variadores de velocidad, generan una distorsión armónica severa. También crean una peligrosa polarización de voltaje de CC y perfiles de carga altamente dinámicos.
Estas duras condiciones eléctricas degradan rápidamente los transformadores de distribución estándar. Pasar por alto estos factores conduce a fallas repentinas de aislamiento y costosos tiempos de inactividad de las instalaciones. Esta guía describe los marcos de ingeniería esenciales y las consideraciones térmicas necesarias para la confiabilidad a largo plazo. Aprenderá los estándares de cumplimiento exactos necesarios para especificar de forma segura un transformador rectificador para cargas industriales de CC . Proporcionamos información práctica para garantizar el máximo tiempo de actividad del proceso y prevenir fallas térmicas catastróficas en sus operaciones industriales pesadas.
La mitigación de armónicos es obligatoria: la selección precisa requiere calcular el factor K y contabilizar las pérdidas por corrientes parásitas provocadas por topologías de rectificador específicas (6 pulsos, 12 pulsos o 24 pulsos).
La reducción de potencia no es un juego de adivinanzas: la capacidad debe estar estrictamente alineada con los estándares IEEE C57.18.10 o IEC 61378-1 para evitar la degradación del aislamiento.
La topología dicta el diseño: la configuración de la fuente de alimentación de CC industrial determina directamente los cambios de fase del devanado necesarios y los requisitos de acoplamiento.
Los transformadores de potencia estándar funcionan sin problemas bajo ondas sinusoidales limpias y lineales de 50 Hz o 60 Hz. Cuando se introducen rectificadores industriales en el circuito, el panorama eléctrico cambia drásticamente. Los rectificadores consumen corriente en pulsos abruptos y no lineales. Esto altera fundamentalmente la forma en que el transformador debe gestionar el calor y el estrés electromagnético.
Las cargas no lineales crean intensas corrientes armónicas. Estas corrientes de alta frecuencia circulan a través de los devanados del transformador junto con la frecuencia fundamental. Los armónicos no contribuyen al trabajo útil. En cambio, aumentan exponencialmente las pérdidas por corrientes parásitas dentro del núcleo y los devanados de cobre. Los transformadores estándar no pueden disipar este calor que se acumula rápidamente. La temperatura interna excede rápidamente los límites térmicos del aislamiento básico, lo que provoca una falla prematura del devanado. Debe especificar canales de enfriamiento especializados y geometrías de conductores personalizadas para sobrevivir a este calor armónico.
Los rectificadores industriales a menudo dejan escapar una pequeña cantidad de corriente continua al lado de CA del circuito. A este fenómeno lo llamamos sesgo DC. La polarización de CC provoca una magnetización asimétrica dentro del núcleo del transformador. Obliga al núcleo a saturarse mucho antes durante un medio ciclo de la forma de onda de CA. La saturación del núcleo aumenta drásticamente la corriente magnetizante. También genera un ruido acústico fuerte, vibraciones violentas y picos térmicos descontrolados. Un transformador dedicado para el sistema rectificador utiliza diseños de juntas de núcleo especializados y densidades de flujo más bajas para absorber de forma segura esta polarización de CC sin saturar.
Los procesos pesados de CC experimentan frecuentes cortocircuitos. Piense en un horno de arco eléctrico que golpea una carga pesada. Estos eventos envían transitorios masivos de alta corriente a través del sistema. Los transformadores de CA estándar carecen del refuerzo mecánico de alta resistencia necesario para sobrevivir a estos impactos repetidos. Las fuerzas electromagnéticas generadas durante estos transitorios pueden literalmente destrozar los devanados estándar. Las unidades rectificadoras cuentan con estructuras de sujeción fuertemente reforzadas y bloques de bobinado unidos con epoxi para mantener la integridad estructural durante condiciones de falla extremas.
Seleccionar el equipo adecuado requiere un modelado matemático riguroso. No puede simplemente mirar la clasificación de megavatios de su carga y elegir un transformador de kVA adecuado. Debe evaluar el perfil de carga, el espectro armónico y la arquitectura del devanado simultáneamente.
El primer paso implica definir el ciclo de trabajo operativo exacto. Debe diferenciar entre cargas continuas base y demandas de sobrecarga transitoria. Por ejemplo, los sistemas ferroviarios de tracción pesada utilizan clases de servicio específicas (Clase I, II, III y IV). Cada clase dicta cuánto tiempo debe resistir el equipo a sobrecargas extremas.
Para calcular la capacidad adecuada, siga esta secuencia:
Determine la carga base continua absoluta en kilovatios requerida por el proceso de CC.
Identificar el porcentaje máximo de sobrecarga y su duración exacta.
Calcule los kVA fundamentales necesarios para soportar este consumo de energía.
Aplique el espectro armónico calculado para encontrar los kVA equivalentes ajustados por armónicos.
Esta clasificación equivalente de kVA representa la verdadera capacidad térmica que debe poseer su transformador.
El recuento de pulsos de la topología de su rectificador dicta la complejidad del devanado del transformador. Las configuraciones de pulsos más altas reducen efectivamente la distorsión armónica total (THD) en la red primaria. Sin embargo, exigen disposiciones de devanado secundario muy complejas.
Un sistema básico de 6 pulsos requiere un devanado primario y secundario estándar. Un sistema de 12 pulsos requiere dos devanados secundarios. Un secundario debe conectarse en una configuración en estrella, mientras que el otro se conecta en una configuración en triángulo. Esto crea un cambio de fase obligatorio de 30 grados entre las dos salidas. Este cambio de fase anula los armónicos de quinto y séptimo orden más dañinos. La actualización a sistemas de 24 pulsos requiere complejos devanados en zigzag para lograr cambios de fase de 15 grados. Debe seleccionar el grupo de vectores correcto, como Dy11d0, para garantizar una alineación de fase precisa.
El calor destruye el aislamiento. La selección adecuada del transformador rectificador depende en gran medida de una reducción térmica precisa. Los ingenieros utilizan el factor K o factor armónico (HF) para cuantificar el efecto de calentamiento adicional de las corrientes armónicas. El factor K influye directamente en cuánto se debe sobredimensionar la capacidad de refrigeración del transformador.
Debes seleccionar sistemas de aislamiento robustos y capaces de sobrevivir a estas elevadas temperaturas. Los materiales aislantes Clase F (155 °C) y Clase H (180 °C) siguen siendo el estándar de la industria para estos entornos de alto estrés. Nunca utilice materiales estándar Clase B para aplicaciones pesadas no lineales.
La impedancia dicta cómo responde el transformador a los cambios de carga y los cortocircuitos. Aquí debe equilibrar dos prioridades en competencia. La baja impedancia proporciona una excelente regulación de voltaje, manteniendo estable la salida de CC. La alta impedancia limita las corrientes de cortocircuito destructivas durante una falla.
Cuando se diseñan sistemas de pulsos múltiples, la impedancia igual entre todos los devanados secundarios es absolutamente crítica. Si el devanado en estrella tiene una impedancia diferente a la del delta, los rectificadores no compartirán la corriente por igual. Este desequilibrio obliga a un devanado a sobrecalentarse mientras que el otro permanece infrautilizado.
Diferentes industrias imponen demandas radicalmente diferentes a su infraestructura energética. Debe adaptar el diseño del transformador a las realidades específicas del entorno operativo.
Las instalaciones de fundición de aluminio y electrólisis de cloro funcionan las 24 horas del día, los 365 días del año. Consumen corrientes continuas ultraaltas. Cualquier interrupción arruina el lote y daña los equipos de producción. El principal criterio de éxito en este caso es la extrema fiabilidad bajo una carga continua masiva.
Estos procesos también requieren una regulación de voltaje increíblemente fina a medida que cambia la resistencia del baño químico. Los ingenieros suelen integrar cambiadores de tomas bajo carga (OLTC) de alta resistencia directamente en el transformador. Esto permite a los operadores ajustar el voltaje con precisión sin apagar la fuente de alimentación de CC industrial..
Las subestaciones ferroviarias presentan un desafío completamente diferente. Los trenes atraen enormes cantidades de corriente a medida que aceleran. Luego, de repente se deslizan o frenan, dejando caer la carga casi a cero. Esto crea perfiles de carga erráticos y altamente dinámicos.
Los transformadores en estas aplicaciones enfrentan sobrecargas severas y frecuentes. También soportan fuertes impactos mecánicos debido a las rápidas fluctuaciones de la corriente. El éxito requiere fuertes refuerzos estructurales y una gestión térmica avanzada para disipar los picos repentinos de calor antes de que llegue el próximo tren.
Los grandes transportadores de minería y las bombas industriales pesadas dependen de enormes variadores de velocidad. Estas instalaciones suelen operar en espacios confinados o a gran profundidad. Un tamaño compacto se convierte en una importante limitación de diseño. Los ingenieros frecuentemente implementan diseños de devanados múltiples de 18 o 24 pulsos para estos VSD. Estas configuraciones de pulso alto cancelan inherentemente los armónicos. Esto permite a los operadores mineros cumplir con los estrictos límites de armónicos de la red IEEE 519 sin instalar voluminosos bancos de filtros de armónicos externos.
La disipación del calor determina eficazmente la vida útil de su equipo. Debe hacer coincidir la tecnología de refrigeración con el entorno físico y la infraestructura de instalación disponible.
Debe evaluar cuidadosamente el entorno de instalación antes de seleccionar la tecnología principal.
Los transformadores de resina fundida de tipo seco ofrecen una seguridad excepcional. No utilizan líquidos inflamables. Esto los hace ideales para instalaciones en interiores, gabinetes VSD ajustados y zonas estrictas con restricción de incendios. Sin embargo, si los instala en entornos mineros polvorientos, debe especificar gabinetes robustos con clasificación IP para evitar que el polvo conductor forme puentes entre las bobinas expuestas.

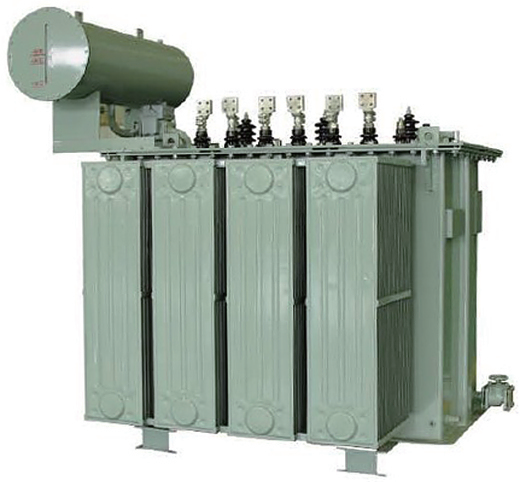

Los transformadores llenos de líquido siguen siendo obligatorios para aplicaciones de kVA ultra altos, como grandes operaciones de fundición. Los líquidos como el aceite mineral, la silicona o los ésteres sintéticos proporcionan una disipación térmica superior. Pueden absorber cargas continuas extremas mucho mejor que las unidades de tipo seco. Por lo general, se sientan al aire libre debido a requisitos de espacio y seguridad contra incendios.
Método de enfriamiento | Descripción | Mejor escenario de aplicación | Requisito de mantenimiento |
|---|---|---|---|
ONAN (Aceite Natural Aire Natural) | Se basa en la convección natural del aceite y el aire ambiente. | Instalaciones exteriores estándar con cargas continuas moderadas. | Bajo. Sin partes móviles. |
ONAF (Petróleo Natural Aire Forzado) | Utiliza ventiladores de refrigeración para empujar el aire a través de los radiadores. | Sistemas que requieren capacidad de carga máxima adicional durante los meses de verano. | Moderado. Los motores de los ventiladores requieren inspección. |
OFWF (Forzado por agua y petróleo) | Utiliza bombas para mover el aceite a través de un intercambiador de calor de agua exclusivo. | Instalaciones de fundición interiores confinadas con circuitos de agua helada de alta capacidad. | Alto. Requiere gestión de la calidad del agua y mantenimiento de la bomba. |
Debe planificar cuidadosamente cómo se conecta el transformador al gabinete del rectificador. Las pesadas barras colectoras de cobre transmiten miles de amperios. Estas barras colectoras no pueden sortear obstáculos fácilmente. Debe especificar las ubicaciones exactas de las terminaciones durante la fase de diseño. Determine si el equipo requiere terminaciones superiores, inferiores o laterales. La perfecta alineación de las barras entre el transformador y el gabinete del rectificador minimiza la resistencia, reduce el tiempo de instalación y evita tensiones mecánicas en los puntos de conexión.
Verificar el rendimiento antes de enviar el equipo es la única forma de garantizar la confiabilidad en el campo. Nunca acepte informes de prueba de transformadores de CA estándar para aplicaciones pesadas de CC.
Debe verificar el estricto cumplimiento de los estándares internacionales. En Norteamérica, IEEE C57.18.10 describe las prácticas exactas para transformadores rectificadores de potencia semiconductores. A nivel mundial, IEC 61378-1 rige estos diseños. Estas normas dictan márgenes de seguridad específicos, aumentos de temperatura aceptables y técnicas de construcción obligatorias. Hacer cumplir estos estándares garantiza que el fabricante comprenda la naturaleza severa de las cargas no lineales.
Las pruebas de rutina estándar no descubrirán vulnerabilidades armónicas. Debe exigir protocolos de prueba especializados durante la Prueba de Aceptación en Fábrica.
Pruebas de aumento de temperatura armónica: El fabricante debe simular el espectro de corriente armónica real. Deben demostrar que el transformador se mantiene dentro de su clase de temperatura mientras procesa cargas no lineales simuladas.
Verificación de resistencia a cortocircuitos: el diseño debe demostrar matemática o físicamente que puede sobrevivir a corrientes de falla máximas sin deformación mecánica.
Pruebas de voltaje aplicado e inducido: estas pruebas llevan el sistema de aislamiento más allá de los límites normales. Verifican que la rigidez dieléctrica pueda soportar picos de voltaje transitorios generados por las acciones de conmutación del rectificador.
Seleccionar un transformador rectificador requiere mucho más esfuerzo que dimensionar el equipo de distribución estándar. Debe superar las clasificaciones básicas de kVA y analizar en profundidad el perfil armónico de su proceso. Comprender sus ciclos de trabajo específicos y los recuentos de pulsos del rectificador dictará la arquitectura interna del transformador. Ignorar estos factores garantiza una degradación térmica prematura y fallos operativos.
Para garantizar el éxito, primero finalice la topología exacta del rectificador y el espectro armónico. No adivines estos parámetros. Una vez que defina la carga, contacte directamente con un fabricante de transformadores especializado. Bríndeles su perfil de carga completo, limitaciones ambientales y especificaciones del ciclo de trabajo. Este enfoque de ingeniería proactivo garantiza confiabilidad a largo plazo y salvaguarda sus procesos industriales críticos.
R: La reducción se basa en calcular el factor K en EE. UU. o el factor K en Europa. Esta fórmula matemática pondera las corrientes armónicas en función de sus frecuencias específicas. Determina la cantidad exacta de calor adicional generado por las pérdidas por corrientes parásitas. Luego utiliza este factor para sobredimensionar correctamente la capacidad térmica del transformador.
R: Los transformadores rectificadores utilizan conductores de cobre o aluminio más pesados. Cuentan con geometrías de bobinado de cambio de fase especializadas y refuerzos de núcleo fuertemente reforzados. Estas actualizaciones les permiten manejar de forma segura armónicos de CC severos, polarización de voltaje de CC y sobrecargas transitorias frecuentes de alta corriente sin sobrecalentarse ni averiarse físicamente.
R: Los números de pulso más altos cancelan activamente los armónicos de orden inferior justo en el nivel del devanado. Por ejemplo, un sistema de 12 pulsos elimina los destructivos armónicos quinto y séptimo. Esto evita que la contaminación armónica grave llegue a la red principal, cumple con las estrictas normas de cumplimiento IEEE 519 y elimina la necesidad de filtros de armónicos externos grandes y costosos.
R: Sí. Los fabricantes suelen instalar una protección electrostática entre los devanados primario y secundario. Este blindaje conectado a tierra atenúa significativamente el ruido de modo común de alta frecuencia. También bloquea los peligrosos picos de voltaje transitorios generados por la conmutación rápida de diodos rectificadores o tiristores, protegiendo con éxito la red eléctrica aguas arriba.
