Los proyectos eléctricos complejos a menudo crean preguntas sobre cables que una selección de catálogo estándar no puede responder. La clasificación de voltaje, la carga actual, la ruta de instalación, la exposición a la humedad, la protección mecánica, la documentación y la planificación de la entrega afectan el funcionamiento seguro de un Un cable que parece adecuado en una especificación básica aún puede causar retrasos si es difícil de tirar, no se adapta bien a los accesorios o no está diseñado para el entorno real. cable de alimentación una vez que llegue al sitio.
Obtener una solución personalizada significa convertir las condiciones del sitio en un requisito técnico claro antes de que comience la adquisición. El enfoque correcto ayuda a los equipos a elegir la construcción adecuada, evitar especificaciones excesivas o insuficientes y solicitar comentarios de los proveedores que sean útiles más allá del precio.
Un resumen de cables confiable comienza con el sistema eléctrico, no con una página de catálogo. El equipo del proyecto debe confirmar el voltaje del sistema, la corriente nominal, el perfil de carga esperado, las condiciones de cortocircuito, el servicio operativo y el margen de expansión futuro. El voltaje afecta el nivel de aislamiento, los requisitos de prueba y la compatibilidad del sistema, mientras que la corriente influye en el tamaño del conductor, el aumento de calor, las pérdidas y el envejecimiento a largo plazo. Un cable de alimentación seleccionado sin estos detalles puede parecer aceptable en papel, pero no coincide con el estrés operativo real.
Los proyectos de media tensión necesitan especial atención porque sus requisitos se sitúan entre el cableado rutinario de baja tensión y el diseño de transmisión de alta tensión. IEC 60502-2 especifica requisitos de construcción, dimensiones y prueba para cables de alimentación con aislamiento sólido extruido desde 6 kV hasta 30 kV para instalaciones fijas como redes de distribución e instalaciones industriales. Ese contexto estándar ayuda a explicar por qué la clase de voltaje debe definirse claramente antes de discutir la estructura, los accesorios y la documentación.
La ruta de instalación puede cambiar tanto la decisión del cable como la carga eléctrica. Una línea que atraviesa una zanja para cables, un conducto, un túnel, una bandeja, un sistema de soporte, un camino de entierro directo o una transición de interior a exterior enfrenta diferentes presiones mecánicas y ambientales. Los espacios de enrutamiento restringidos también afectan el diámetro del cable, el radio de curvatura, la tensión de tracción y la secuencia de instalación. Un cable de alimentación adecuado debe adaptarse física y eléctricamente al recorrido.
El mapeo de la ruta debe incluir la longitud total, los cambios de elevación, los puntos de giro, las ubicaciones de las juntas, la dirección de tracción y el espacio disponible para tambores y equipos. Las rutas largas pueden requerir una planificación cuidadosa del tambor para reducir juntas innecesarias, mientras que las curvas cerradas pueden descartar construcciones demasiado rígidas o pesadas. Si no se consulta con antelación al equipo de instalación, la instalación de un cable técnicamente correcto puede resultar difícil, lenta o costosa.
El riesgo ambiental debe definirse antes de seleccionar las capas protectoras. La humedad, el agua subterránea, la presión del suelo, el impacto mecánico, la exposición a los rayos UV, los productos químicos, la vibración, los roedores y las expectativas de seguridad contra incendios influyen en la estructura del cable. El entierro directo puede requerir una protección mecánica más fuerte, mientras que las rutas húmedas o propensas al agua pueden requerir una construcción resistente al agua en lugar de una funda exterior básica. En condiciones difíciles, simplemente aumentar el tamaño del conductor no soluciona el daño a la cubierta, la entrada de agua o la tensión de instalación.
Entrada del proyecto | Preguntas para confirmar antes de la selección |
Datos electricos | ¿Cuáles son la tensión nominal, la corriente de carga, el nivel de cortocircuito y las necesidades futuras de capacidad? |
Ruta de instalación | ¿El cable tenderá en zanjas, conductos, bandejas, túneles, entierro directo o en condiciones mixtas? |
Riesgos ambientales | ¿Existe riesgo de humedad, rayos UV, presión del suelo, exposición a productos químicos, vibración o impacto? |
Necesidades de cumplimiento | ¿Qué requisitos IEC, BS, UL, de proyecto o locales se aplican? |
Planificación de entrega | ¿Qué longitud del tambor, embalaje, cronograma y condiciones de almacenamiento en el lugar se necesitan? |

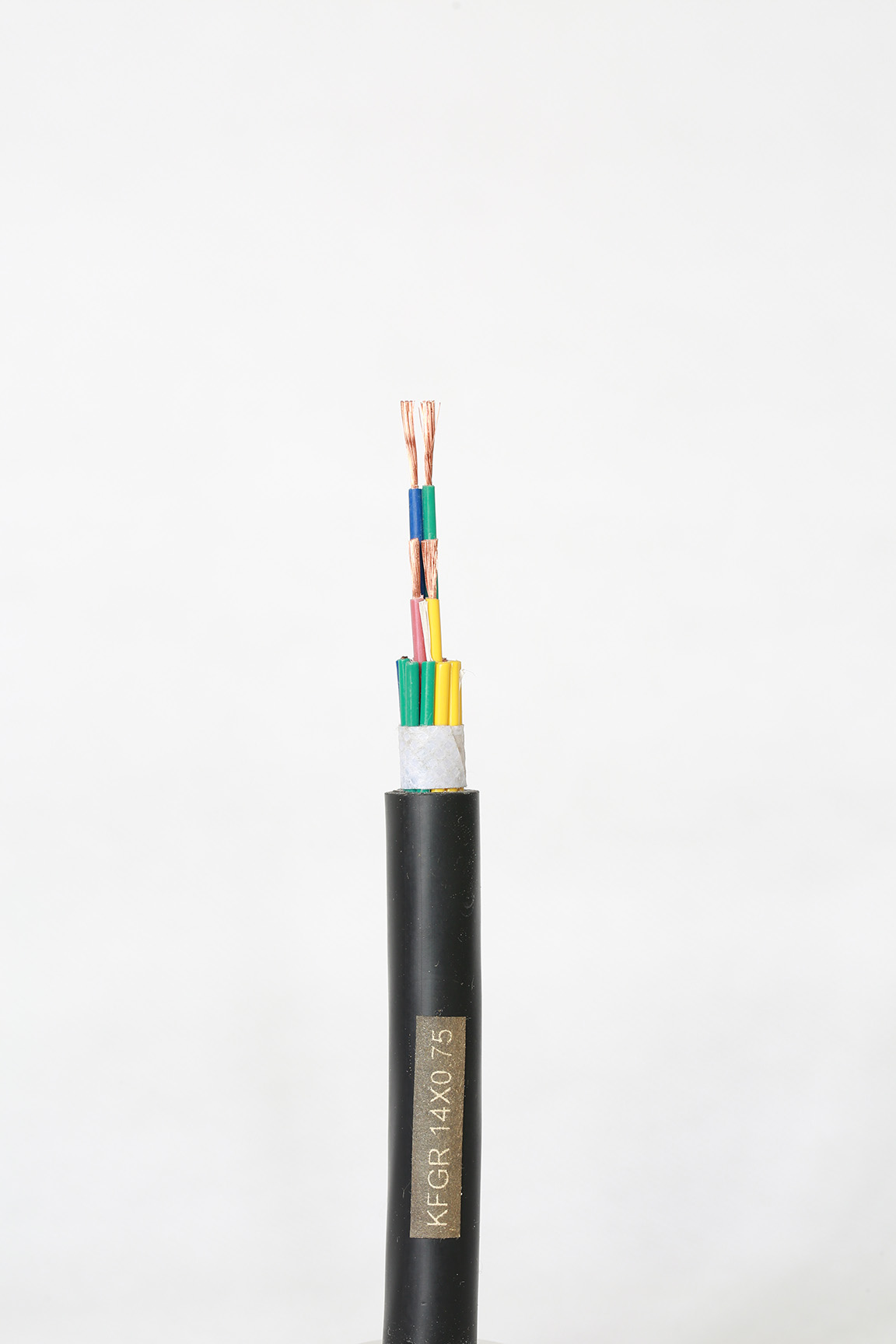

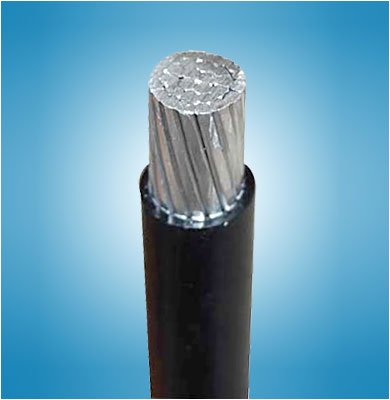

Una vez que las condiciones del proyecto estén claras, el siguiente paso es traducirlas a la construcción de cables. El material conductor es una de las primeras decisiones. El cobre ofrece una gran conductividad y un tamaño compacto, mientras que el aluminio puede reducir el peso y el coste del material en diseños adecuados. La elección final debe considerar la capacidad actual, la caída de voltaje, el método de terminación, el manejo mecánico y el objetivo presupuestario del proyecto.
La selección del aislamiento es igualmente importante en un cable de alimentación de media tensión. El aislamiento XLPE se usa ampliamente en la distribución de media tensión porque ofrece un fuerte rendimiento dieléctrico y buena estabilidad térmica para redes eléctricas exigentes. El cable aislado XLPE de media tensión de 4E Energy combina aislamiento XLPE, cubierta exterior de PVC, opciones de conductor de cobre o aluminio y un rango de voltaje de 3,6 kV a 35 kV. Este tipo de construcción es útil cuando los ingenieros necesitan opciones prácticas en lugar de un nombre de cable vago.
El blindaje debe tratarse como una decisión impulsada por el sitio. El cable no blindado puede ser aceptable en rutas interiores controladas, conductos o bandejas de cables protegidas donde el riesgo de daños mecánicos es bajo. Las estructuras blindadas se vuelven más relevantes cuando el cable puede enfrentar la presión del suelo, impactos, condiciones de enterramiento directo o un tendido industrial difícil. La elección de protección debe reflejar la ruta de instalación real, no una preferencia general por cables más pesados.
La impermeabilización sigue la misma lógica. Se debe revisar la resistencia al agua y la idoneidad de la funda en un proyecto expuesto a agua subterránea, zanjas húmedas, transiciones al aire libre o drenaje incierto. Cuando la entrada de agua radial o longitudinal es un riesgo realista, el diseño del cable debe incluir barreras o estructuras protectoras que respalden la confiabilidad a largo plazo. La gama de cables con aislamiento XLPE de media tensión de 4E Energy incluye blindaje con cinta de acero, blindaje con alambre de acero, revestimiento de PE/PVC y construcciones integrales de capas impermeables, lo que brinda a los equipos de proyecto diferentes formas de combinar las capas de protección con las condiciones del sitio.
Una especificación débil crea riesgos obvios: sobrecalentamiento, estrés en el aislamiento, envejecimiento prematuro, entrada de agua, tiempo de inactividad y riesgos para la seguridad. Menos obvio es el costo de una especificación excesiva. Un cable mucho más pesado, más grande o más protegido de lo necesario puede aumentar el costo del material, requerir bandejas o conductos más grandes, complicar el cableado y ralentizar la instalación. La mejor solución de cable de alimentación no es la más resistente disponible; es el que cumple con la función eléctrica, las condiciones del sitio, el método de instalación y la expectativa de vida útil con el menor desperdicio evitable.
Un proveedor no puede proporcionar comentarios de ingeniería útiles a partir de un mensaje corto que solo diga "cotizar cable de media tensión". La solicitud debe brindar suficiente contexto para que el proveedor verifique la construcción, sugiera alternativas e identifique la información faltante. Muchas consultas sobre proyectos avanzan demasiado rápido hacia el tiempo de entrega, el precio o la personalización general antes de que la base técnica esté clara. Una consulta más sólida ayuda al proveedor a comprender la aplicación real antes de que comience la cotización.
Prepare estos detalles antes de solicitar una solución de Cable de Alimentación a medida:
● Tensión nominal, tensión del sistema, corriente nominal, requisito de cortocircuito y margen de capacidad futura.
● Material del conductor preferido, número de núcleos, tamaño del conductor, método de instalación, longitud de la ruta y longitud requerida del tambor.
● Exposición al suelo, agua, temperatura, rayos UV, sustancias químicas, mecánicas y de seguridad contra incendios.
● Estándares requeridos, informes de prueba, hojas de datos, dibujos, requisitos de empaque, accesorios, terminaciones, uniones y cronograma de entrega.
No es necesario que esta información sea perfecta antes de la primera discusión. Un borrador claro es suficiente para que el proveedor pueda hacer mejores preguntas. Los datos faltantes se pueden resolver antes de que la cotización se convierta en una especificación final.
El precio sólo es útil después de que la base técnica sea estable. Una buena respuesta del proveedor debe confirmar si la construcción del cable propuesta se ajusta a la ruta, el entorno operativo, el método de tendido, los requisitos de accesorios y las limitaciones del sitio. También debe señalar posibles riesgos, como tensión de tracción excesiva, selección de funda inadecuada, falta de impermeabilización o falta de coincidencia entre el cable y el método de terminación. 4E Energy admite configuraciones personalizadas para necesidades específicas del proyecto, lo que hace que la revisión de ingeniería sea más significativa que solicitar una cotización estándar únicamente.
La página de un producto puede mostrar capacidades básicas, pero los proyectos complejos necesitan más que una descripción del modelo. El proveedor debe poder respaldar la selección de clase de voltaje, comparación de construcción, revisión de estándares aplicables, preparación de informes de prueba, hojas de datos, dibujos, información de embalaje y documentos de aprobación. Para trabajos de media tensión, la documentación puede afectar la aprobación del consultor, la revisión de los servicios públicos, el despacho de aduanas y la aprobación de adquisiciones internas. Un cable de alimentación que no se puede documentar adecuadamente puede retrasar el proyecto incluso cuando el producto físico sea adecuado.
El cable aislado XLPE de media tensión de 4E Energy se puede fabricar de acuerdo con los requisitos IEC, BS y UL. Esto es importante cuando los equipos de proyecto necesitan alinear la selección de cables con los requisitos de aprobación, los documentos de licitación o las normas eléctricas locales. La pregunta centrada en el comprador no es si un proveedor afirma tener calidad en general. La pregunta más fuerte es si el proveedor puede proporcionar los documentos, dibujos y detalles técnicos necesarios para la etapa específica del proyecto.
La entrega del cable debe ajustarse al cronograma de construcción. El tiempo de entrega, la entrega por fases, el embalaje, el tamaño del tambor, el marcado de cables, el almacenamiento en el sitio y la coordinación con el progreso de la instalación afectan la ejecución. Un cable entregado demasiado pronto puede quedar en malas condiciones de almacenamiento, mientras que un cable entregado demasiado tarde puede retrasar las obras civiles, la instalación de equipos o la energización. Las longitudes de tambor que ignoran la planificación de rutas también pueden crear uniones innecesarias o problemas de manipulación.
Área de evaluación | Que comprobar |
Gama técnica | ¿Puede el proveedor soportar la clase de voltaje y la construcción necesarias? |
Soporte de personalización | ¿Puede el equipo revisar la ruta, el entorno, las capas de protección y los accesorios? |
Conocimiento de estándares | ¿Se entienden los requisitos IEC, BS, UL o específicos del proyecto? |
Documentación | ¿Están disponibles hojas de datos, informes, dibujos y detalles de embalaje? |
Planificación de entrega | ¿Se puede coordinar la longitud del tambor, el embalaje, el marcado y la entrega por fases? |
El cable es sólo una parte del sistema eléctrico. Antes de la aprobación final se deben considerar las terminaciones, uniones, terminales, puesta a tierra, prensaestopas, interfaces de interruptores, conexiones de transformadores, bandejas, conductos y equipos de tracción. Un cable de alimentación adecuado aún puede crear problemas en el sitio si los accesorios se seleccionan tarde o si el método de instalación no es compatible con la construcción del cable. La coordinación temprana ayuda a prevenir sustituciones de último momento que debilitan la seguridad, la confiabilidad o el control del cronograma.
Antes de la aprobación de la adquisición, el equipo del proyecto debe comparar la oferta final con los planos, cálculos y condiciones del sitio. La revisión debe cubrir la tensión nominal, el material del conductor, el tamaño del conductor, el aislamiento, la funda, el blindaje, la capa impermeable, el número de núcleos, las normas aplicables, la longitud, el embalaje y los términos de entrega. Cualquier diferencia entre la hoja de datos y los requisitos del proyecto debe aclararse antes de emitir la orden de compra. Una especificación de cable de alimentación personalizada debe ser lo suficientemente precisa como para que los equipos de ingeniería, adquisiciones e instalación trabajen con las mismas expectativas.
Una breve comprobación previa al pedido puede evitar correcciones costosas más adelante. Confirme el modelo de cable, las capas de construcción, los accesorios, los documentos de prueba, el marcado, el plano del tambor y el cronograma de entrega. Revise si el cable propuesto realmente se puede tirar, tender, terminar, inspeccionar y mantener en las condiciones del sitio. La aprobación final debería cerrar las brechas técnicas, no simplemente autorizar el gasto.
La planificación de la instalación debe seguir siendo parte de la selección del cable hasta el final. El radio de curvatura, la ruta de extracción, la profundidad de la zanja, el relleno de los conductos, el espaciamiento de los soportes, la longitud de los repuestos, el acceso de inspección y la planificación de las reparaciones pueden afectar la confiabilidad a largo plazo. Es posible que los equipos de mantenimiento necesiten acceso a juntas, terminaciones, planos de ruta y longitudes adicionales para futuros trabajos de reparación. Las decisiones que se toman antes de realizar el pedido a menudo determinan si la instalación se realizará sin problemas, se retrasará o se revisará repetidamente en el sitio.
Una decisión personalizada sobre cables de alimentación funciona mejor cuando los requisitos eléctricos, las condiciones de instalación, las necesidades de protección, los accesorios y la planificación de entrega se revisan como un solo sistema. Las especificaciones claras ayudan a los equipos a evitar tamaños insuficientes, especificaciones excesivas innecesarias, instalaciones difíciles y demoras en la aprobación.
East Energy Electrical Engineering Co., Ltd. respalda proyectos eléctricos complejos con productos de cables de alimentación y opciones técnicas relacionadas que se adaptan a diferentes niveles de voltaje, rutas de instalación y entornos operativos. Para los ingenieros y los equipos de adquisiciones, el valor práctico radica en convertir los detalles del proyecto en una solución de cable que sea más segura de instalar, más fácil de coordinar y más confiable en servicio.
R: Confirme la clasificación de voltaje, la corriente de carga, la ruta de instalación, la exposición ambiental, los estándares, los accesorios y los requisitos de entrega antes de elegir la construcción del cable.
R: El voltaje afecta el nivel de aislamiento y las necesidades de prueba, mientras que la corriente afecta el tamaño del conductor, el aumento de calor, la caída de voltaje y la seguridad operativa a largo plazo.
R: El cable blindado generalmente se considera para enterramiento directo, riesgo de impacto mecánico, rutas de alta presión o entornos industriales donde la protección básica de la funda puede no ser suficiente.
R: La ruta afecta el radio de curvatura, la tensión de tracción, el peso del cable, la planificación de las juntas, la longitud del tambor y si se necesita protección adicional durante la instalación.
R: Envíe voltaje, corriente, preferencia de conductor, número de núcleo, longitud de ruta, método de instalación, riesgos ambientales, estándares, accesorios, documentos y cronograma de entrega.
R: Haga coincidir el cable con la carga eléctrica real, los riesgos del sitio y las condiciones de instalación en lugar de elegir la opción más pesada o más protegida de forma predeterminada.
