Especificar la clasificación correcta del transformador es un acto de equilibrio de alto riesgo entre el gasto de capital inicial y la confiabilidad operativa a largo plazo. Debe navegar por este cuidadoso equilibrio para cada proyecto. El sobredimensionamiento desperdicia el presupuesto en pérdidas de energía inactiva y mayores huellas físicas. Por el contrario, un tamaño insuficiente corre el riesgo de sufrir fallos catastróficos, violaciones de códigos y tiempos de inactividad graves en las instalaciones. Sabemos que necesita la clasificación exacta del transformador para aplicaciones de edificios comerciales para evitar estos problemas diarios.
Esta guía desglosa los marcos estándar, los cálculos necesarios y los criterios de cumplimiento para finalizar su especificación. Aclararemos los requisitos comerciales estándar. Aprenderá cómo alinear las cargas matemáticas con las restricciones prácticas de los proveedores. Finalmente, proporcionamos los pasos exactos que necesita para pasar con confianza a la adquisición sin dudar de sus opciones de tamaño.
Base su especificación de kVA en un cálculo riguroso de carga eléctrica, incorporando factores de demanda estándar y márgenes de seguridad de carga continua (por ejemplo, la regla del 125%).
Siempre redondee su carga calculada a la siguiente clasificación estándar de kVA disponible comercialmente para garantizar la viabilidad de la adquisición y la capacidad adecuada del transformador.
Para aplicaciones comerciales en interiores, los transformadores de tipo seco son generalmente el estándar de la industria debido al cumplimiento de la seguridad contra incendios y los requisitos reducidos de mantenimiento.
Más allá de las métricas eléctricas, la selección de proveedores debe tener en cuenta el espacio físico, los plazos de entrega y el cumplimiento de la eficiencia del DOE 2016.
Elegir el equipo correcto va mucho más allá de las simples matemáticas. La capacidad que seleccione dictará el funcionamiento fluido de sus instalaciones. También afecta directamente su presupuesto de capital inicial.
La capacidad inadecuada crea duras realidades operativas. Cuando se subestima una unidad, ésta funciona constantemente cerca o por encima de sus límites térmicos. Esto provoca un sobrecalentamiento severo en las bobinas. El sobrecalentamiento conduce a una degradación acelerada del aislamiento, lo que acorta significativamente la vida útil del equipo. Además, las unidades sobrecargadas sufren caídas de tensión inaceptables durante las horas punta. Estas caídas de voltaje pueden dañar servidores sensibles, sistemas de iluminación y controles de HVAC. En casos extremos, las unidades de tamaño insuficiente plantean graves riesgos de incendio para toda la estructura.
Los ingenieros a menudo caen en la trampa de una excesiva preparación para el futuro. Especifican unidades masivas en caso de que el edificio agregue más cargas más adelante. Un gran sobredimensionamiento conduce a un gasto de capital totalmente desperdiciado. Exige mayores requisitos de espacio físico en salas eléctricas estrechas. Las unidades grandes también generan corrientes de irrupción elevadas cuando se energizan. Estos picos de corriente frecuentemente activan inesperadamente los interruptores aguas arriba. Además, las unidades de gran tamaño sufren pérdidas continuas de energía central. El núcleo consume energía incluso cuando el edificio está vacío, desperdiciando energía costosa las 24 horas del día, los 7 días de la semana.
¿Cómo definimos una especificación exitosa? Una especificación exitosa cumple con los requisitos actuales del NEC (Código Eléctrico Nacional) sin compromiso. Se adapta fácilmente a una expansión futura planificada del 10 al 20 %. Es importante destacar que se alinea perfectamente con los tamaños de fabricación estándar. La selección de tamaños estándar le ayuda a minimizar los costos de ingeniería personalizada y evitar terribles retrasos en las adquisiciones.
No puede adivinar los requisitos de energía de sus instalaciones. Debe basar su especificación en un cálculo estricto de carga eléctrica . Esta base matemática evita errores costosos.
Primero, debe confirmar los voltajes primario (suministro) y secundario (carga). Los edificios comerciales suelen recibir energía eléctrica de alto voltaje. Es posible que deba reducir un suministro trifásico de 480 V a un sistema de 208 Y/120 V. El sistema 208Y/120V alimenta enchufes de pared estándar e iluminación de oficina. Los voltajes no coincidentes harán que su nueva unidad sea completamente inútil. Siempre verifique los números de suministro de servicios públicos antes de hacer cualquier cálculo.
Utilizamos marcos matemáticos específicos para determinar la capacidad básica. Debes calcular la potencia aparente en kilovoltios-amperios (kVA). Utilice estas fórmulas estándar de la industria:
Fórmula monofásica: kVA = (Voltios × Amperios) / 1000
Fórmula Trifásica: kVA = (Voltios × Amperios × 1,732) / 1.000
Por ejemplo, un sistema trifásico que entrega 480 V a 100 amperios requiere aproximadamente 83 kVA. Simplemente multiplicas 480 por 100, luego por 1,732 y divides por 1000.
Debe separar las cargas de su edificio en dos categorías distintas. Primero, identifique las cargas continuas. Estas cargas funcionan constantemente durante tres o más horas. La iluminación de oficinas y los racks de servidores representan cargas continuas típicas. El NEC exige una clasificación de capacidad del 125 % para cargas continuas para evitar fallas térmicas. A continuación, identifique las cargas no continuas. Los electrodomésticos de la sala de descanso y ciertos motores entran en este grupo. No requieren el mismo margen de seguridad agresivo.
Las instalaciones comerciales dependen en gran medida de factores de diversidad. No todas las unidades HVAC, circuitos de iluminación y racks de servidores consumirán corriente máxima simultáneamente. Los factores de demanda le permiten reducir la carga total calculada en función de patrones de uso realistas. Un gran edificio de oficinas rara vez utiliza todos los dispositivos a la vez. La aplicación de factores de demanda adecuados mantiene sus cálculos basados en la realidad. Le impide directamente caer en la trampa del sobredimensionamiento comentada anteriormente.
Sus cálculos matemáticos rara vez darán como resultado un número perfectamente redondo. Debe ajustar sus cifras finales para que coincidan con lo que los fabricantes realmente construyen. Este paso garantiza una capacidad de transformador viable para su proyecto.
Los tamaños de kVA personalizados conllevan sobreprecios extremos. También sufren plazos de entrega dolorosamente largos. Una vez que calcules los kVA mínimos requeridos, debes redondear hacia arriba. Pase siempre al siguiente tamaño estándar. Si su cálculo dicta 92 kVA, nunca solicitará una unidad personalizada de 92 kVA. Se redondea a la clasificación de fabricación estándar más cercana.
Los fabricantes producen tamaños básicos específicos para el mercado comercial. Cumplir con estos tamaños garantiza precios competitivos. También garantiza un reemplazo más fácil si se producen fallas. Las clasificaciones de kVA estándar incluyen:
15kVA
30kVA
45kVA
75kVA
112,5kVA
150kVA
225kVA
300kVA
500kVA
En nuestro ejemplo anterior, calculamos 83 kVA. Naturalmente, esto se redondearía a una unidad estándar de 112,5 kVA.
El uso de los edificios evoluciona con el tiempo. Los inquilinos añaden más computadoras, refrigeración más potente y maquinaria compleja. Recomendamos una guía basada en evidencia para estar preparado para el futuro. Debe dejar un margen de margen del 20 al 25 % para el crecimiento esperado de la capacidad de construcción. Esta gama específica se adapta eficazmente a las cargas de nuevos inquilinos. Fundamentalmente, un margen del 25% no le empuja a caer en la dañina trampa del sobredimensionamiento. Representa el punto medio perfecto entre seguridad y eficiencia.
El entorno físico dicta sus elecciones tecnológicas. Debe decidir entre diseños de tipo seco y llenos de líquido según la ubicación y las reglas de seguridad. Esta elección constituye el núcleo de una selección exitosa de transformadores para edificios..

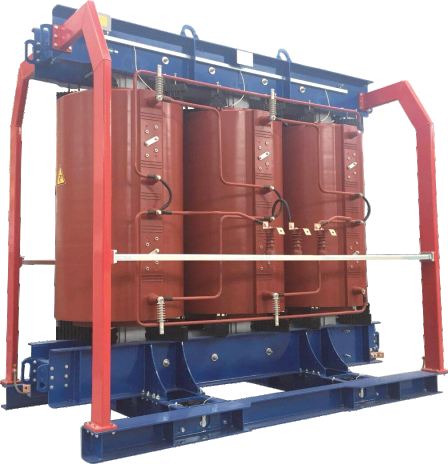

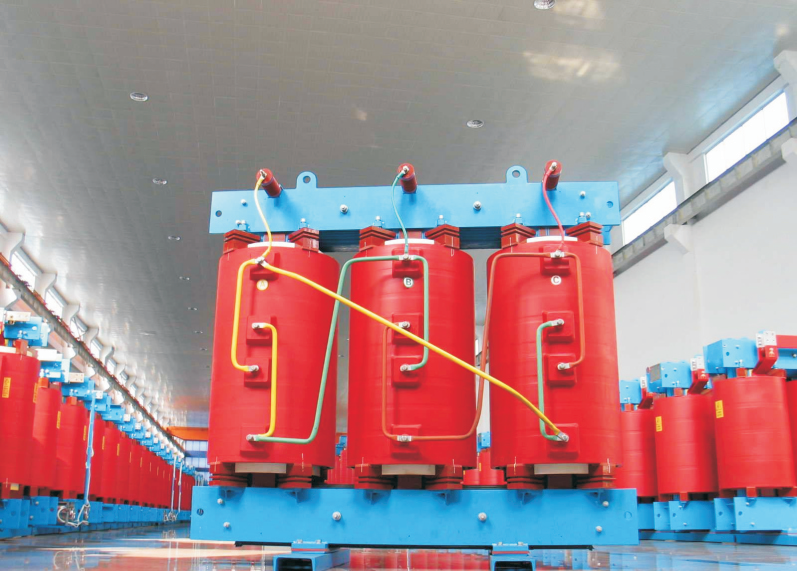

Los transformadores de tipo seco sirven como opción predeterminada para espacios comerciales interiores. Enfrían sus bobinas internas utilizando aire ambiente en lugar de fluidos sucios. Nos centramos en ellos porque ofrecen perfiles de seguridad superiores. Presentan un riesgo de incendio muy bajo, como exigen los códigos de construcción para instalaciones interiores. También garantizan un estricto cumplimiento medioambiental. Nunca se preocupará de que las fugas de fluidos dieléctricos tóxicos arruinen sus instalaciones. Además, las unidades de tipo seco facilitan el mantenimiento. Los administradores de las instalaciones simplemente aspiran las rejillas de ventilación periódicamente.
Especificamos unidades llenas de líquido para casos extremos muy específicos. Normalmente se ven en subestaciones exteriores de alta capacidad. Sirven a enormes parques industriales o a amplios campus comerciales. Utilizan aceite mineral o fluidos sintéticos para enfriar. Esto proporciona una capacidad de enfriamiento superior y una longevidad excepcional bajo cargas pesadas. Sin embargo, requieren una costosa infraestructura de contención. Si el tanque se rompe, se necesitan depósitos de hormigón para evitar la contaminación ambiental.
Comparación: tipo seco versus lleno de líquido
Característica | Tipo seco | Lleno de líquido |
|---|---|---|
Aplicación primaria | Edificios comerciales interiores | Subestaciones exteriores / industriales |
Medio de enfriamiento | aire ambiente | Aceite mineral o fluido sintético. |
Riesgo de incendio | muy bajo | Moderado (requiere mitigación) |
Necesidades de mantenimiento | Mínimo (limpieza de respiraderos) | Alto (pruebas de fluidos y comprobaciones de fugas) |
Se requiere contención | Ninguno | Cuencas/bermas de captación de concreto |
Debe conectar el entorno físico a las clasificaciones de gabinete NEMA adecuadas. El gabinete protege las bobinas internas del polvo, el agua y la suciedad. Para salas eléctricas limpias y con clima controlado, las clasificaciones NEMA 1 o 2 funcionan perfectamente. NEMA 2 proporciona protección básica a prueba de goteo. Si instala la unidad al aire libre, debe actualizar el gabinete. NEMA 3R representa el estándar para ubicaciones al aire libre. NEMA 3R también protege las unidades colocadas junto a sistemas de rociadores interiores. Repele eficazmente el agua que cae y la lluvia que sopla.
Sus especificaciones técnicas no significan nada si elige un proveedor no confiable. La fase de adquisición requiere una investigación rigurosa. Debes mirar mucho más allá de los parámetros eléctricos básicos.
Nunca compre equipos no certificados. Debe insistir en verificar los estándares de eficiencia energética del DOE 2016. El Departamento de Energía exige estas reglas para reducir las pérdidas centrales desperdiciadas. Las unidades modernas deben cumplir estrictos objetivos de eficiencia bajo cargas parciales. También necesita listados UL verificados. Los inspectores eléctricos locales buscan etiquetas UL antes de aprobar su proyecto. Finalmente, verifique los protocolos de prueba IEEE/ANSI. Estos protocolos demuestran que la unidad puede sobrevivir a cortocircuitos y sobretensiones.
Los bienes raíces comerciales priorizan en gran medida el espacio alquilable. Los propietarios de edificios reducen las salas eléctricas para maximizar los metros cuadrados rentables. Esto crea una dura realidad de implementación. La unidad seleccionada debe caber físicamente en el espacio designado. También debe pasar por puertas estándar y montacargas durante la instalación. Los controles de peso siguen siendo críticos. Es posible que los pisos de edificios más antiguos no soporten un enorme bloque de hierro y cobre de 500 kVA. Siempre verifique los dibujos dimensionales antes de emitir una orden de compra.
La escasez de transformadores sigue siendo un obstáculo conocido en los cronogramas de construcción comercial moderna. Los compradores deben evaluar a los proveedores en función de la disponibilidad real del inventario. Solicite a los proveedores plazos de entrega garantizados por escrito. Una unidad más barata no significa nada si llega con tres meses de retraso. Las entregas tardías paralizan la construcción, retrasan la mudanza de los inquilinos e incumplen los contratos. Priorizar a los proveedores que mantengan un stock regional sólido.
Defina las expectativas de garantía estándar al principio de la discusión. Una garantía de un año representa el mínimo indispensable. Los fabricantes premium suelen ofrecer una cobertura extendida de varios años. También debes sopesar el valor del soporte técnico postventa. La resolución de problemas de instalación puede ahorrar días de mano de obra del contratista. Un proveedor receptivo ayuda a sus electricistas a resolver problemas de vibración o conexión a tierra de inmediato.
La especificación de un transformador requiere equilibrar cargas matemáticas rigurosas con realidades prácticas de adquisición. Debe calcular los consumos de amperaje precisos y aplicar factores de demanda adecuados. Luego, alinea esos números con los tamaños comerciales estándar y las limitaciones de huella física. No adivine sus márgenes de capacidad. Evite los peligros de un tamaño insuficiente y el desperdicio financiero de un gran tamaño.
Su próximo paso requiere una acción decisiva. Le recomendamos que revise el diagrama unifilar de sus instalaciones con un ingeniero eléctrico autorizado. Confirme sus voltajes primarios y requisitos de carga continua. Una vez que termine sus cálculos, comuníquese con su equipo de ventas dedicado. Comparta sus números de kVA calculados para solicitar una hoja de especificaciones precisa y una cotización formal.
R: Se necesita una unidad separada cuando la carga de un edificio excede dramáticamente las provisiones de servicios públicos estándar. También necesita uno cuando se mudan inquilinos especializados de alto atractivo. Los ejemplos incluyen inquilinos de fabricación pesada o centros de datos masivos. Estos inquilinos requieren aislamiento especializado o voltajes reductores únicos que los servicios públicos estándar de la calle no pueden proporcionar de manera segura.
R: Sí, pero sólo por períodos cortos. Las reglas NEC dictan límites térmicos estrictos según los tipos de carga. Las cargas continuas (que funcionan durante tres horas o más) requieren un margen de calificación de capacidad del 125 %. Llevar una unidad al 100% de su capacidad continuamente provoca una acumulación extrema de calor. Esto destruye el aislamiento interno de la bobina y corre el riesgo de fallar prematuramente.
R: Un tamaño insuficiente crea un caos operativo inmediato. Experimentará interruptores que se disparan constantemente debido al consumo excesivo de corriente. Sus instalaciones sufrirán graves caídas de voltaje, lo que dañará los componentes electrónicos y computadoras sensibles. En última instancia, la sobrecarga constante conduce a una falla térmica crítica. La unidad se sobrecalentará, destruirá su aislamiento y potencialmente provocará un incendio en la instalación.
