Una ruta de cable enterrada puede parecer protegida, pero las condiciones subterráneas pueden ser mucho menos estables de lo que parecen. El agua subterránea, los conductos inundados, las zanjas húmedas, la condensación y los daños menores en la cubierta pueden exponer los cables eléctricos a la humedad durante años, lo que aumenta el riesgo de envejecimiento del aislamiento y fallas ocultas. La degradación relacionada con la humedad, incluida la acumulación de agua en el aislamiento de cables poliméricos, es un problema reconocido de confiabilidad a largo plazo para los sistemas eléctricos.
Los cables de alimentación impermeables ayudan a reducir estos riesgos al limitar la entrada de agua y la migración de humedad. Elegir el diseño correcto puede proteger la seguridad, la confiabilidad y el costo del ciclo de vida en instalaciones subterráneas.
Las rutas de cables subterráneos pueden permanecer húmedas mucho tiempo después de que la superficie se haya secado. Un nivel freático alto puede mantener los cables enterrados directamente rodeados de suelo húmedo, mientras que las fuertes lluvias pueden llenar zanjas para cables, pozos de registro o bancos de conductos. Incluso los conductos cerrados no son automáticamente seguros, porque el agua puede entrar a través de aberturas, un sellado deficiente o secciones dañadas y permanecer atrapada en el interior durante períodos prolongados.
Los problemas de humedad suelen comenzar con un pequeño defecto. El ingreso radial de agua ocurre cuando el agua penetra hacia adentro a través de grietas, perforaciones, cortes de revestimiento o capas externas degradadas. Es posible que un cable aún parezca útil desde el exterior, pero una sección dañada puede permitir que la humedad alcance las pantallas aislantes, los componentes metálicos u otras capas sensibles.
El movimiento longitudinal del agua crea un riesgo más amplio. Después de que el agua ingresa en un punto, puede viajar a lo largo de la longitud del cable si el cable no incluye materiales adecuados que bloqueen el agua. Eso significa que una lesión local en la funda, una mala unión o un extremo del cable sin sellar pueden crear un problema más allá del punto de entrada original. Por esta razón, el diseño del cable subterráneo debe considerar tanto la entrada como la migración del agua.
Los daños relacionados con el agua no siempre causan un apagón inmediato. Gradualmente pueden desarrollarse riesgos de degradación del aislamiento, corrosión de piezas metálicas, corriente de fuga, rigidez dieléctrica reducida y riesgos de descarga parcial. Cuando una falla se vuelve visible, es posible que el sistema de cables ya requiera pruebas difíciles, localización de fallas, excavación o reemplazo.
El aislamiento XLPE es ampliamente valorado para aplicaciones de cables de alimentación, pero aún necesita protección contra el estrés por humedad a largo plazo. La formación de árboles acuáticos es un fenómeno conocido de envejecimiento en el aislamiento polimérico, donde la humedad y el estrés eléctrico pueden contribuir a trayectorias de degradación similares a las de los árboles con el tiempo. La construcción impermeable ayuda a reducir este riesgo al limitar las condiciones de humedad que permiten que se desarrollen dichos mecanismos de envejecimiento.
Un cable subterráneo impermeable confiable depende de toda la estructura, no solo del grosor de la cubierta exterior. El conductor transporta corriente, mientras que el aislamiento XLPE proporciona resistencia eléctrica y estabilidad térmica. Alrededor del aislamiento, pantallas o fundas metálicas ayudan a controlar la tensión eléctrica y respaldan el funcionamiento seguro del sistema. Las fundas internas y externas protegen contra la exposición ambiental, mientras que la armadura opcional puede mejorar la resistencia a la presión del suelo, los roedores, los impactos y los daños accidentales por excavación.
La capa de bloqueo de agua es especialmente importante en vías subterráneas húmedas. Una funda exterior resistente ayuda a mantener la humedad fuera, pero los materiales internos que bloquean el agua ayudan a controlar los daños si el agua entra a través de una brecha o junta. Sin esta protección interna, el agua puede continuar extendiéndose a lo largo del cable. El verdadero rendimiento a prueba de agua bajo tierra proviene de la forma en que estas capas trabajan juntas.
Capa o característica del cable | Función principal subterránea | Por qué es importante en rutas mojadas |

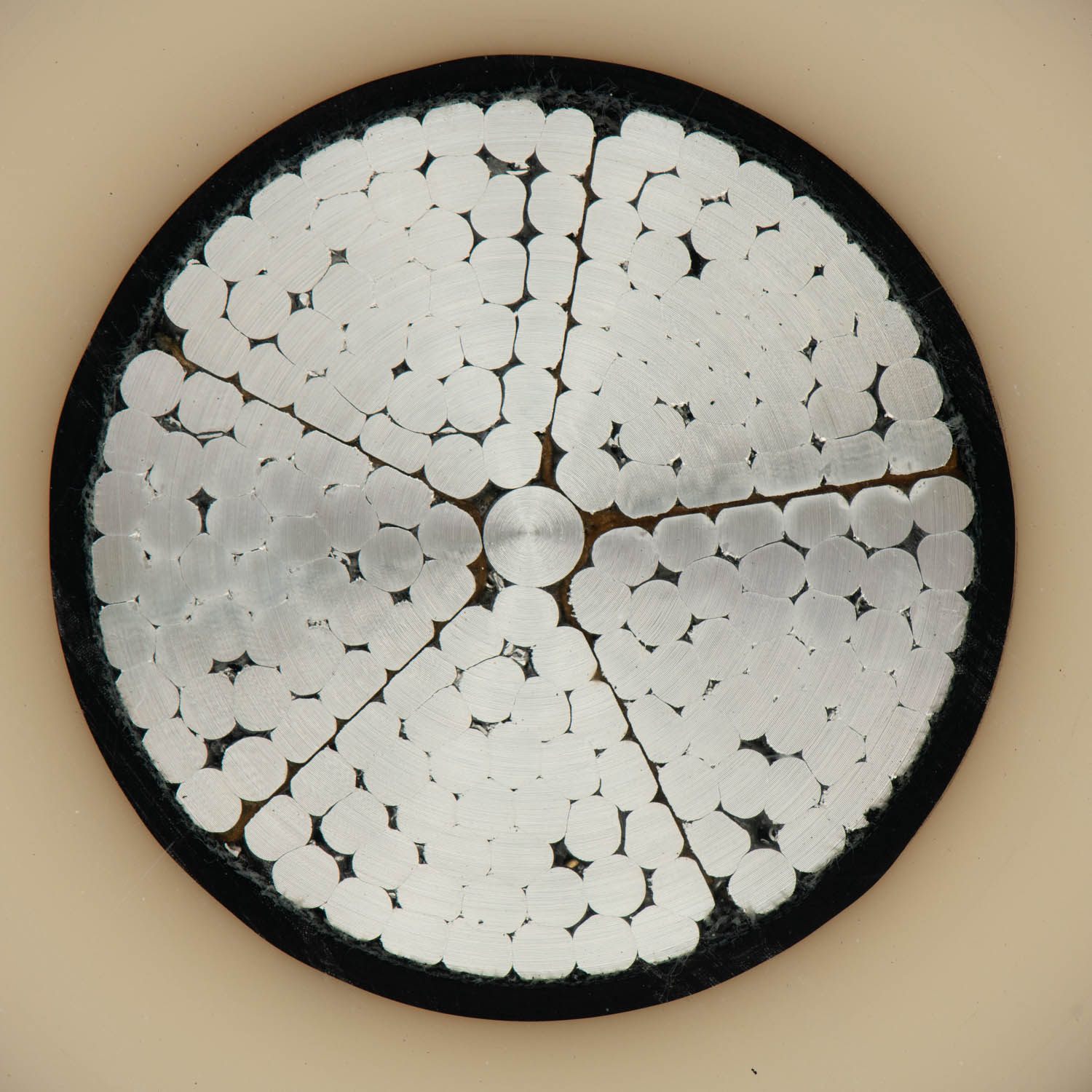

Conductor | Transporta corriente eléctrica a través de la ruta. | Las opciones de cobre y aluminio ayudan a equilibrar la conductividad, el peso y el costo del proyecto. |
Aislamiento XLPE | Proporciona resistencia eléctrica y estabilidad térmica. | Ayuda a soportar el rendimiento de alto voltaje bajo estrés operativo continuo |
Pantalla o funda metálica | Controla el estrés eléctrico y respalda la protección del sistema. | Añade estabilidad alrededor del sistema de aislamiento en rutas exigentes. |
Funda interior y exterior | Protege contra la humedad del suelo, los productos químicos y la exposición externa. | Forma la primera barrera ambiental contra las condiciones subterráneas. |
Capa longitudinal de bloqueo de agua. | Limita el movimiento del agua a lo largo de la longitud del cable. | Ayuda a evitar que una infracción local se convierta en un problema más amplio del sistema de cable |
Armadura opcional | Añade protección mecánica. | Útil donde la presión del suelo, los roedores, el impacto o la excavación accidental pueden dañar el cable. |
La protección radial contra el agua ayuda a evitar que la humedad entre hacia el interior a través de la pared del cable. Esto puede implicar fundas resistentes a la humedad, barreras metálicas, capas laminadas u otras opciones de construcción que protejan el sistema de aislamiento del agua externa. La protección longitudinal contra el agua tiene una función diferente: ayuda a evitar que el agua se desplace a lo largo del cable una vez que ha entrado.
Los métodos comunes de bloqueo del agua incluyen cintas hinchables, geles, polvos, hilos y otros materiales que se expanden o resisten el movimiento de la humedad. Estas características son especialmente útiles en humedales, secciones de cruce de ríos, instalaciones de conductos que pueden inundarse y áreas de alto nivel freático. La resistencia básica a la humedad puede ser suficiente para algunos entornos controlados, pero las rutas eléctricas subterráneas a menudo necesitan una protección más fuerte porque las fallas son más difíciles de acceder y más costosas de reparar.

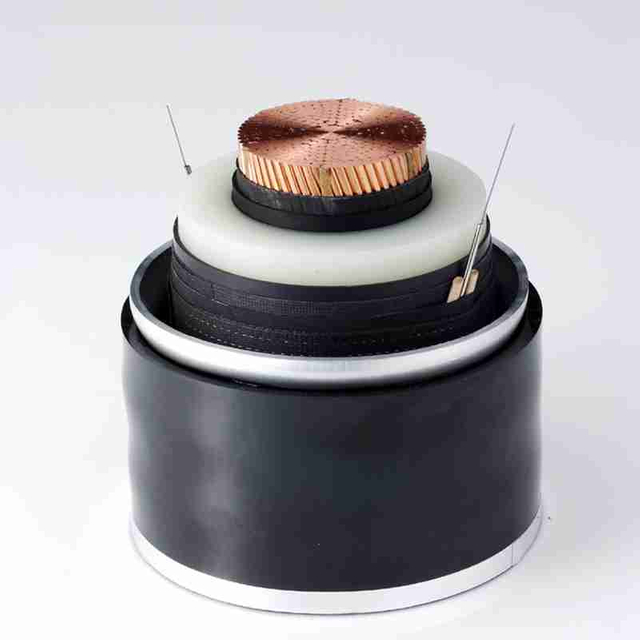

El cable de alimentación impermeable con aislamiento XLPE de 76 kV de 4E es un ejemplo relevante de cables de alimentación impermeables de alto voltaje destinados a entornos de transmisión de energía exigentes. El cable está disponible con opciones de conductor de cobre o aluminio, aislamiento XLPE, estructuras de revestimiento de aluminio corrugado, versiones de revestimiento de PVC o PE y configuraciones longitudinales resistentes al agua. Sus casos de uso subterráneo incluyen enterramiento directo o instalación de conductos en humedales, cruces de ríos y regiones de alto nivel freático.
Las fallas de cables subterráneos rara vez son simples eventos de mantenimiento. La localización de fallas lleva tiempo y la sección afectada puede estar bajo tierra, pavimento, concreto, conductos o infraestructura de instalaciones. La excavación puede interrumpir las operaciones del sitio, crear riesgos de seguridad y requerir coordinación con obras civiles, equipos de servicios públicos o administradores de instalaciones. Incluso después de que el cable queda expuesto, el reemplazo o la reparación de las juntas pueden requerir mucha mano de obra.
Los cables de alimentación a prueba de agua ayudan a reducir estos riesgos al abordar la humedad antes de que se convierta en un desencadenante de falla. Limitar el ingreso de agua protege el aislamiento, las pantallas metálicas y los sistemas conductores de condiciones que aceleran el envejecimiento o las fallas. El valor del ciclo de vida es especialmente claro en rutas donde el acceso es limitado, porque prevenir una falla suele ser más económico que encontrarla y repararla después de que se interrumpe el servicio.
Los cables de alimentación dañados por la humedad pueden crear riesgos para la seguridad y problemas operativos. El agua dentro o alrededor de los componentes vulnerables del cable puede contribuir a cortocircuitos, sobrecalentamiento, arcos eléctricos, riesgos de descargas eléctricas y daños al equipo conectado. En instalaciones de alto voltaje o alta carga, estos riesgos pueden afectar no solo al cable en sí sino también a los transformadores, los interruptores, los sistemas de protección y las operaciones posteriores.
Las instalaciones con rutas húmedas o propensas a inundaciones necesitan sistemas de cables que admitan una distribución estable de energía en condiciones realistas del sitio. Las plantas industriales, las subestaciones de servicios públicos, los campus comerciales, los sistemas de metro y túneles, las granjas de energía renovable y las redes de distribución subterráneas dependen de un suministro de energía predecible. Los cables de alimentación a prueba de agua brindan una capa adicional de confiabilidad donde es probable la exposición a la humedad y la interrupción del servicio sería costosa.
La selección del cable debe comenzar con la ruta, no con el nombre del catálogo. Una ruta de entierro directo en suelo común puede requerir una cubierta, armadura y estructura de bloqueo de agua diferentes a las de una instalación de conductos que se inunda después de las tormentas. Los humedales y las secciones de cruce de ríos necesitan una mayor resistencia a la exposición prolongada a la humedad, mientras que los sitios industriales pueden agregar exposición química, vibración o tensión mecánica a los requisitos de diseño.
La clasificación de voltaje por sí sola no determina si un cable es adecuado para servicio húmedo subterráneo. Los compradores deben evaluar el voltaje nominal, la capacidad de transporte de corriente, el rendimiento del aislamiento XLPE, el material del conductor, el diseño de la pantalla o cubierta metálica, las necesidades de armadura y la idoneidad de PE, PVC o materiales de cubierta libres de halógenos. La condición del suelo, la temperatura de funcionamiento, la profundidad de instalación y las posibles inundaciones también deben formar parte de la revisión de las especificaciones.
Una lista de verificación de selección compacta puede ayudar a evitar errores costosos:
● ¿ La ruta es directamente enterrada, por conducto, túnel o adyacente bajo el agua?
● ¿ Las inundaciones son ocasionales, estacionales o continuas?
● ¿El cable necesita bloqueo longitudinal de agua?
● ¿Se requiere protección radial contra el agua contra daños en la funda?
● ¿Se debe utilizar armadura para la presión del suelo, los roedores o el riesgo de excavación?
● ¿ Las uniones y terminaciones están clasificadas para condiciones subterráneas húmedas?
● ¿El material de la cubierta cumple con las necesidades de seguridad contra incendios, químicos, rayos UV y suelos?
● ¿Está el cable aprobado para el método de instalación previsto?
Clasificado para exteriores no siempre significa clasificado para subterráneo. El cable de alimentación aéreo ABC de 4E está diseñado para distribución aérea agrupada con aislamiento XLPE o PE y materiales estabilizados contra rayos UV para entornos aéreos. Pertenece a una instalación aérea más que a una instalación enterrada, incluso cuando existe un conducto.
Esa distinción es importante para los equipos de adquisiciones e ingeniería. Un cable puede resistir la luz solar, el viento y la exposición general al aire libre y al mismo tiempo carecer de la estructura de cubierta, el diseño de bloqueo de agua y la protección mecánica necesarias para el servicio enterrado. Sustituir una instalación subterránea por un cable aéreo puede reducir el costo inicial, pero puede generar riesgos de confiabilidad y seguridad a largo plazo. Los cables de alimentación a prueba de agua deben seleccionarse para el entorno de instalación al que están destinados, no solo por el voltaje o la durabilidad en exteriores.
Muchos problemas de aguas subterráneas comienzan en los puntos de conexión y no a través del cuerpo del cable. Las uniones, terminaciones y extremos de los cables son vulnerables porque interrumpen la estructura del cable construida en fábrica. Si el sellado es deficiente, puede entrar agua durante el almacenamiento, la instalación, la inundación o el funcionamiento a largo plazo.
Se deben seleccionar juntas impermeables compatibles para el tipo de cable y la clase de voltaje. Los extremos de los cables deben sellarse durante el almacenamiento y antes de la instalación, especialmente en sitios húmedos. Los instaladores deben evitar dejar los extremos cortados expuestos en zanjas o conductos, y se debe verificar la mano de obra de las terminaciones antes de energizar. Un cable resistente aún puede funcionar mal si los accesorios no cumplen con el mismo estándar de impermeabilización.
Las capas impermeables pueden verse comprometidas durante la instalación. Una tensión de tracción excesiva puede dañar la funda o las capas internas, mientras que las curvas cerradas pueden sobrecargar el aislamiento y las pantallas. La abrasión al tirar de los conductos, el relleno irregular, los cortes accidentales y el impacto de herramientas o piedras pueden crear puntos de entrada de agua.
Se deben seguir cuidadosamente las instrucciones de instalación, incluidos los límites del radio de curvatura. Para un cable XLPE impermeable de 76 kV de este tipo, el radio de curvatura mínimo típico puede diferir entre estructuras blindadas y no blindadas, por lo que los instaladores deben confirmar los límites de manipulación requeridos antes de tirar o rellenar. Estos detalles no son notas de manejo menores; ayudan a preservar la estructura del cable que hace posible la impermeabilidad subterránea.
Un sistema de cables a prueba de agua aún debe contar con el respaldo de buenas prácticas en el sitio. Las rutas de conductos, fosas para cables y zanjas deben inspeccionarse después de lluvias intensas, especialmente en áreas con inundaciones repetidas. Se debe mantener el drenaje cuando sea práctico, y los equipos del sitio deben documentar las secciones de la ruta que experimentan agua estancada.
Las rutas de cables subterráneos enfrentan riesgos de humedad que son fáciles de pasar por alto, desde aguas subterráneas y conductos inundados hasta cubiertas dañadas y uniones mal selladas. La elección de cables de alimentación impermeables con aislamiento, materiales de revestimiento, diseño que bloquee el agua y protección mecánica adecuados ayuda a reducir las fallas ocultas, mejorar la seguridad y respaldar una distribución de energía más confiable con el tiempo.
East Energy Electrical Engineering Co., Ltd. ofrece opciones de cables de alimentación XLPE impermeables para aplicaciones subterráneas exigentes donde la resistencia a la humedad y la transmisión estable son importantes. Para proyectos que involucran suelo húmedo, conductos o rutas de alto nivel freático, adaptar la construcción del cable a las condiciones del sitio es el paso práctico que protege el rendimiento a largo plazo.
R: Sí, pero solo si el cable está clasificado para enterramiento directo o el método subterráneo especificado. El cable de ubicación húmeda y el cable de entierro directo no siempre son intercambiables.
R: El agua puede corroer las piezas metálicas, debilitar el aislamiento, reducir la rigidez dieléctrica y aumentar el riesgo de cortocircuitos o fallas ocultas en sistemas eléctricos enterrados.
R: Los cables resistentes al agua toleran la exposición a la humedad, mientras que los diseños de cables impermeables están diseñados para condiciones de humedad más exigentes, a menudo utilizando cubiertas más resistentes y capas que bloquean el agua.
R: No siempre. Algunos cables enterrados directamente están diseñados para la exposición al suelo y la humedad, mientras que otros tipos de cables requieren conductos o protección mecánica adicional.
R: Verifique la clasificación de voltaje, el método de instalación, la humedad del suelo, el riesgo de inundación, el material de la cubierta, las necesidades de armadura y si se requiere bloqueo de agua radial o longitudinal.
R: No. La resistencia a la intemperie en exteriores no significa automáticamente que sea apto para ser enterrado. Las rutas subterráneas requieren una construcción de cables diseñada para el contacto con el suelo, la humedad y la tensión mecánica.
