Un cable de alimentación estándar puede ser la opción más eficiente cuando los requisitos de carga, ruta, entorno y aprobación son predecibles. Los problemas comienzan cuando una opción disponible en el mercado sólo "casi" encaja: demasiada caída de voltaje, protección mecánica limitada, material de cubierta inadecuado o falta de documentación de cumplimiento pueden convertirse en demoras en la instalación o riesgos de confiabilidad.
Para los ingenieros eléctricos, elegir cables de alimentación personalizados tiene menos que ver con preferencias y más con evitar compromisos forzados. La clave es saber cuándo el voltaje, el tamaño del conductor, las condiciones de la ruta, la exposición ambiental o el costo del ciclo de vida hacen que un diseño de cable personalizado sea la opción más segura y práctica.
La primera comprobación siempre debe ser la de servicio eléctrico. Los ingenieros deben comparar el voltaje real del sistema, la corriente de carga continua, el nivel de cortocircuito, la temperatura de funcionamiento y el límite de caída de voltaje con las opciones de cable estándar disponibles para el proyecto. Un cable que parece aceptable solo por su voltaje nominal puede seguir siendo inadecuado si el tamaño del conductor, el sistema de aislamiento, la clasificación térmica o la capacidad de resistencia a fallas no coinciden con la instalación.
La distribución de media tensión, las subestaciones, las operaciones mineras, las instalaciones de petróleo y gas, las plantas de energía renovable, los hospitales, los aeropuertos y los sitios industriales pesados a menudo crean demandas que van más allá del cableado rutinario de bajo voltaje de los edificios. Estos proyectos pueden implicar tendidos de cables más largos, mayor densidad de carga, requisitos de nivel de falla más estrictos o expectativas de confiabilidad más estrictas. En esos casos, los cables de alimentación personalizados permiten que la construcción del cable se alinee con el perfil eléctrico real en lugar de forzar el diseño en torno a una opción de catálogo limitada.
Por ejemplo, la gama de cables de alimentación MV XLPE de 4E cubre aplicaciones de 1 kV a 36 kV, con opciones de 6 kV y 6/10(12) kV, e incluye capas de construcción como pantalla de conductor, aislamiento XLPE/EPR, pantalla de aislamiento, blindaje metálico y cubierta exterior. Ese tipo de estructura en capas muestra por qué la clase de voltaje, el diseño de aislamiento y las capas de protección se convierten en variables de ingeniería en proyectos de media tensión en lugar de simples etiquetas de productos.
Una vez que la clase de voltaje está clara, la selección del conductor se convierte en la siguiente decisión importante. El cobre y el aluminio difieren en conductividad, peso, manejo de instalación, requisitos de terminación y estructura de costos. El área de la sección transversal afecta la ampacidad, la caída de voltaje, el margen térmico, la fuerza de tracción y el peso del cable, por lo que debe seleccionarse a partir del perfil de carga y la longitud de la ruta, no solo de lo que ya está en stock.

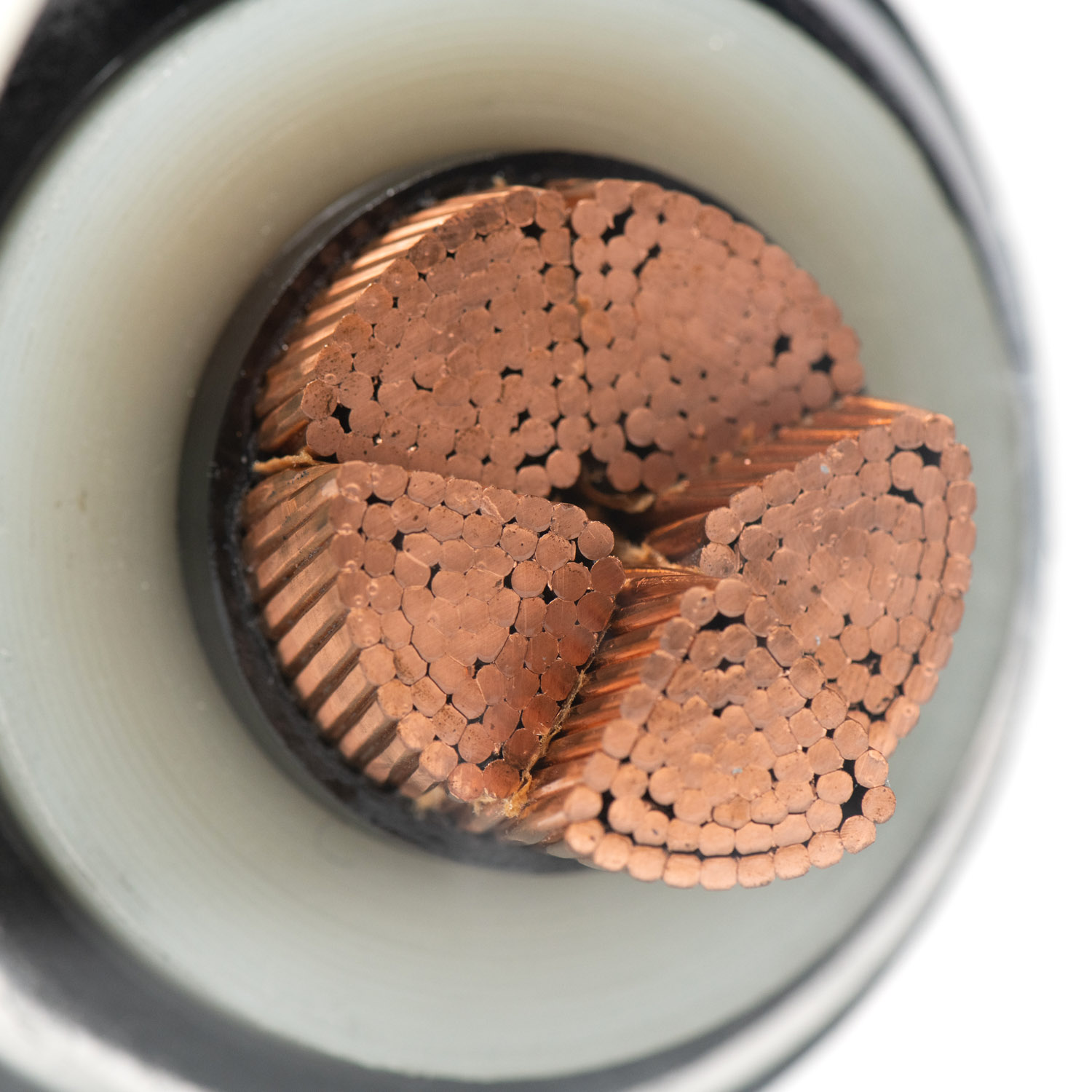

La disposición central también importa. Los cables de un solo núcleo pueden adaptarse a algunos diseños de alta corriente o específicos de instalación, mientras que los cables de tres núcleos pueden simplificar otras rutas de distribución. El crecimiento futuro de la carga, la caída de voltaje permitida, la capacidad de la bandeja, el radio de curvatura y el espacio de terminación pueden empujar al ingeniero hacia una configuración no estándar.
Las opciones de cables MV de 4E incluyen opciones de conductores de Cu/Al y un rango de sección transversal de 25 a 630 mm², lo que los convierte en un ejemplo útil de dónde el material y el tamaño del conductor se convierten en parte de la conversación sobre especificaciones. Si se utilizan correctamente, los cables de alimentación personalizados pueden ayudar a equilibrar la capacidad actual, la practicidad de la instalación y el margen operativo futuro sin simplemente sobredimensionar todo.
factor de ingeniería | El cable estándar suele ser suficiente cuando... | El cable personalizado debe evaluarse cuando... |
Clasificación de voltaje | El sistema coincide con una clase de voltaje común | El servicio de MT, el diseño del aislamiento o el nivel de falla necesitan una revisión más detallada |
Corriente de carga | La ampacidad y la reducción de potencia están cómodamente cubiertas | El margen de carga actual, térmica o futura es reducido |
Caída de voltaje | La duración del recorrido es corta o rutinaria. | Las rutas largas requieren un tamaño de conductor optimizado |
Tamaño del conductor | Las secciones estándar se adaptan al diseño | Se debe equilibrar el peso, las pérdidas o el espacio de terminación. |
Servicio de cortocircuito | El nivel de falla está dentro de los límites estándar | Se requiere una mayor resistencia o pruebas documentadas. |
Margen de instalación | La ruta y las curvas son simples. | La longitud de tracción, el tamaño del tambor o el radio de curvatura afectan la viabilidad |
Una ruta de cable puede cambiar la construcción correcta incluso cuando la tarea eléctrica parece sencilla. El entierro directo, los conductos subterráneos, las bandejas, los túneles, las subestaciones, los talleres y las plantas industriales exponen los cables a diferentes combinaciones de fuerza de aplastamiento, tensión de tracción, abrasión, humedad, productos químicos e impactos accidentales. Ignorar estas condiciones puede provocar daños en la funda, tensión en el aislamiento, entrada de agua o fallos prematuros.
Las opciones de armadura y funda deben seguir la ruta de riesgo. Una sección enterrada directamente puede justificar una armadura de alambre de acero o una armadura de cinta, mientras que una ruta de bandeja protegida puede no necesitar el mismo nivel de refuerzo mecánico. Las opciones de blindaje metálico, PVC, LSZH, HDPE y funda resistente a la humedad tienen diferentes propósitos, por lo que el mejor diseño es aquel que elimina el peligro real de la ruta sin agregar peso o rigidez innecesarios.
Una configuración de cable 4E MV puede incluir diseños blindados o no blindados, con materiales de cubierta como PVC, LSZH y HDPE, así como características de rendimiento relacionadas con la humedad, los productos químicos, los rayos UV, la abrasión y el comportamiento ante el fuego. Estos detalles muestran por qué los cables de alimentación personalizados deben especificarse desde la ruta de instalación hacia atrás, no solo desde el diagrama unifilar eléctrico.
Los proyectos de distribución aérea y refuerzo de redes requieren otro tipo de juicio. La carga de los postes, el espaciamiento de los conductores, el hundimiento, la distancia de seguridad, la exposición al viento, el contacto con los árboles, el acceso para mantenimiento y la seguridad en las áreas públicas pueden ser tan importantes como la ampacidad del conductor. Un conductor estándar puede transportar la carga eléctricamente y aun así crear desafíos en cuanto a espaciado, velocidad de instalación o confiabilidad en exteriores a largo plazo.
Los haces de conductores aéreos son un buen ejemplo de esta lógica diferente. En lugar de tratar cada conductor como una línea desnuda separada, los diseños aéreos agrupados pueden combinar conductores de fase aislados con elementos neutros o mensajeros en una disposición compacta. Para la electrificación rural, mejoras urbanas, parques industriales, áreas ferroviarias y redes de distribución de aeropuertos, el concepto de geometría y aislamiento del cable puede convertirse en parte de la estrategia de confiabilidad.
La exposición ambiental a menudo separa un cable adecuado de uno riesgoso. La radiación ultravioleta, la humedad, la niebla salina, las temperaturas altas o bajas, el contacto químico, la vibración y la larga vida útil en exteriores pueden cambiar el aislamiento o el material de la funda correctos. Un cable que funciona bien en una sala de plantas interior seca puede no ser apropiado para una ruta costera, un sitio solar abierto, un túnel, una instalación en el desierto o una zona industrial con alta humedad.
Por lo tanto, la selección del material debe seguir el perfil de exposición. El XLPE puede soportar un rendimiento eléctrico y térmico sólido, el HDPE puede ser útil cuando la tenacidad y la resistencia a la humedad son importantes, y es posible que se requieran LSZH o materiales retardantes de llama cuando el comportamiento del humo y el fuego son importantes. Los compuestos resistentes a la intemperie, las cubiertas estabilizadas contra los rayos UV y la construcción sellada pueden ser más importantes que simplemente hacer coincidir el voltaje y la corriente en papel.
Los requisitos de seguridad y cumplimiento también pueden justificar un diseño personalizado. Un proyecto puede requerir estándares IEC, HD, ASTM, AS/NZS, NBR, GOST o de servicios públicos regionales, junto con informes de pruebas, registros de trazabilidad, documentación de fábrica y planos de aprobación. En infraestructura crítica, el documento faltante puede ser tan perjudicial como el material incorrecto, porque la aceptación, la activación o la inspección pueden depender del cumplimiento verificado.
Un cable de catálogo estándar puede cumplir con un estándar general y al mismo tiempo no cumplir con un requisito de proyecto específico. El problema podría ser el material de la cubierta, el rendimiento frente al humo, la clase del conductor, el espesor del aislamiento, la aprobación regional, el comportamiento ante el fuego o la ausencia de la evidencia de prueba requerida. Los ingenieros deben confirmar no sólo si un cable "cumple con los estándares", sino también si cumple con la edición estándar exacta, el código de instalación y las especificaciones del proyecto.
Para proyectos de MT, las referencias comunes pueden incluir IEC 60502, IEC 60228, IEC 60332 e IEC 61034, según la región y la aplicación. En sistemas aéreos, referencias como HD 626 y ASTM B231 también pueden aparecer en los requisitos del proyecto. Los cables de alimentación personalizados suelen ser la opción práctica cuando el diseño técnico y el paquete de documentación deben estar alineados desde el principio.
El precio del cable por metro es sólo una parte de la decisión de costes. Un cable estándar puede parecer más barato en el momento de la adquisición, pero el exceso de longitud, los adaptadores, la construcción sobredimensionada, la dificultad para tirar, el mantenimiento repetido, el riesgo de sobrecalentamiento, el tiempo de inactividad y el reemplazo prematuro pueden aumentar el costo total de instalación. Cuanto más crítico es el sistema, más importante se vuelve este cálculo más amplio.
Un cable con un mejor ajuste puede reducir los puntos débiles al hacer coincidir más estrechamente el tamaño del conductor, el tipo de funda, la armadura, la longitud de la ruta y el método de instalación. También puede simplificar la extracción, reducir las uniones innecesarias, mejorar la organización de las bandejas y reducir la posibilidad de daños ambientales. En los sistemas de distribución de energía donde el tiempo de inactividad tiene consecuencias operativas, los cables de alimentación personalizados pueden justificarse por una mayor confiabilidad y una menor exposición al mantenimiento.
Los cables estándar todavía tienen un lugar claro en los proyectos eléctricos. Los sistemas interiores de rutina, las clasificaciones de voltaje y corriente comunes, los ambientes templados, las rutas cortas, el reemplazo de mantenimiento urgente, el trabajo de prototipos y los proyectos con requisitos de documentación ordinarios a menudo se benefician de la disponibilidad de stock. En esos casos, un cable estándar puede reducir el tiempo de adquisición y evitar revisiones de diseño innecesarias.
El diseño personalizado agrega tiempo de entrega, coordinación técnica, planificación de fabricación, revisión de aprobación y, a veces, consideraciones de pedido mínimo. Si un cable estándar cumple con los requisitos eléctricos, las condiciones de ruta, la exposición ambiental y el cumplimiento sin concesiones, elegirlo es una buena ingeniería. Los cables de alimentación personalizados deben seleccionarse cuando resuelven un problema técnico o económico definido, no porque parezcan más avanzados.
Una consulta útil sobre cables personalizados comienza con datos eléctricos completos. Los ingenieros deben definir la tensión nominal, el tipo de sistema, la corriente de carga, el nivel de cortocircuito, el material del conductor, el área de la sección transversal, el número de núcleos, el tipo de aislamiento, la pantalla o escudo metálico, el tipo de armadura, el material de la cubierta y los estándares requeridos. Sin estos detalles, las citas suelen resultar vagas y difíciles de comparar.
Los datos eléctricos también deberían reflejar las expectativas operativas futuras. El crecimiento de carga planificado, las condiciones de reducción de potencia, la temperatura ambiente, el agrupamiento con otros cables y la caída de voltaje permitida pueden cambiar el tamaño del conductor final o la elección de aislamiento. Cuando faltan estos insumos, el proveedor puede cotizar un cable que coincida con la solicitud visible pero no con el servicio real.
La entrada clara también reduce el rediseño posterior. Un dibujo o una hoja de datos que fija solo el voltaje y la longitud deja demasiado espacio para suposiciones. En el caso de los cables de alimentación personalizados, la claridad temprana permite al fabricante y al equipo de ingeniería discutir las ventajas y desventajas antes de la producción y no después de que el cable llegue al sitio.
Los datos de instalación son tan importantes como los datos eléctricos. En la solicitud se debe incluir el tipo de ruta, el método de instalación, la longitud de tracción, el radio de curvatura, la longitud del tambor, la profundidad de enterramiento, los límites del conducto o bandeja, la luz elevada, la disposición de los postes, el rango de temperatura, la exposición a los rayos UV, la humedad, los productos químicos, la niebla salina, la vibración y la vida útil esperada. Estos detalles ayudan a determinar si el diseño necesita armadura, material de revestimiento especial, construcción agrupada o aislamiento apto para exteriores.
Para proyectos aéreos, se deben revisar con anticipación la configuración del haz, los requisitos del mensajero neutral, el espaciamiento de los conductores, el hundimiento y la exposición a las condiciones climáticas locales. Para rutas subterráneas o industriales, es más probable que la protección mecánica, la dureza de la funda, la resistencia al agua y la compatibilidad de las terminaciones controlen la especificación. Las opciones de personalización ABC de 4E incluyen área de sección transversal, configuración del haz, material de aislamiento, tensión nominal, color de la cubierta exterior y requisitos ambientales especiales, que muestran el tipo de información que puede dar forma a una solicitud de cable personalizado.
Cuanto más precisos sean los datos de instalación, más fácil será evitar una construcción excesiva innecesaria. Un proveedor sólo puede optimizar el diseño cuando la aplicación se describe claramente. Una información bien preparada ayuda a que Custom Power Cables se convierta en una solución de ingeniería controlada en lugar de una amplia solicitud de "algo más potente".
Los cables estándar tienen sentido cuando los requisitos de servicio eléctrico, condiciones de ruta, entorno, cronograma y aprobación ya están bien definidos mediante especificaciones comunes. Los cables de alimentación personalizados se vuelven más valiosos cuando los ingenieros necesitan controlar el rendimiento del voltaje, el tamaño del conductor, la protección mecánica, la durabilidad ambiental, la documentación o el costo operativo a largo plazo sin forzar compromisos en el diseño.
East Energy Electrical Engineering Co., Ltd. respalda este tipo de evaluación de proyectos a través de soluciones de cables de alimentación y accesorios de cables para diferentes niveles de voltaje y condiciones de aplicación. Para los ingenieros, el valor práctico es una especificación más clara, una planificación de instalación más sencilla y una construcción de cables que se adapte mejor a las demandas reales del sistema.
R: Elija cables de alimentación personalizados cuando las opciones estándar no puedan cumplir con los requisitos de voltaje, capacidad actual, condiciones de ruta, exposición ambiental, documentación de seguridad o confiabilidad a largo plazo.
R: Sí. Los cables estándar funcionan bien cuando las clasificaciones, la longitud de la ruta, el entorno de instalación y las necesidades de cumplimiento son comunes, predecibles y están completamente cubiertos por las especificaciones en stock disponibles.
R: Los ingenieros deben definir la tensión nominal, la corriente de carga, el nivel de cortocircuito, el tamaño del conductor, el aislamiento, el material de la cubierta, la armadura, el tipo de ruta, la exposición ambiental y las normas aplicables.
R: A menudo tienen costos iniciales más altos, pero pueden reducir los costos ocultos debido al tiempo de inactividad, instalación difícil, longitud excesiva del cable, fallas prematuras o protección inadecuada.
R: El entierro directo, la distribución aérea, las áreas costeras, los túneles, las subestaciones, los sitios renovables y las plantas industriales pueden requerir un revestimiento más fuerte, resistencia a los rayos UV, protección contra la humedad o refuerzo mecánico.
