La distribución de energía de media tensión depende de algo más que el cable. Cada punto de conexión necesita componentes que puedan preservar el aislamiento, controlar el estrés eléctrico y mantener la red estable en condiciones reales de funcionamiento. Es por eso que los accesorios para cables de media tensión juegan un papel tan importante en los sistemas de distribución de energía.
● Los accesorios para cables de media tensión conectan, terminan, sellan y protegen cables de MT.
● Son esenciales para la seguridad, confiabilidad y continuidad del servicio del sistema.
● Muchas fallas de los cables comienzan en las uniones o terminaciones y no a lo largo del cable mismo.
● La selección e instalación adecuadas tienen un impacto directo en la vida útil.
● La calidad del producto y el soporte técnico dan forma al rendimiento de la red a largo plazo.
Los accesorios para cables de media tensión son componentes instalados en cables de MT para que el sistema sea funcional y seguro. Crean puntos de conexión seguros entre secciones de cables y entre cables y equipos eléctricos. Sin estos accesorios, un cable no puede funcionar como parte de una red de distribución de energía completa.
La media tensión generalmente se refiere a sistemas que van desde aproximadamente 7,2 kV a 42 kV, según los estándares y los requisitos del proyecto. Este rango de voltaje es común en servicios públicos, subestaciones, plantas industriales e instalaciones de energía renovable. Los accesorios deben coincidir con la clase de voltaje para mantener un rendimiento eléctrico estable.

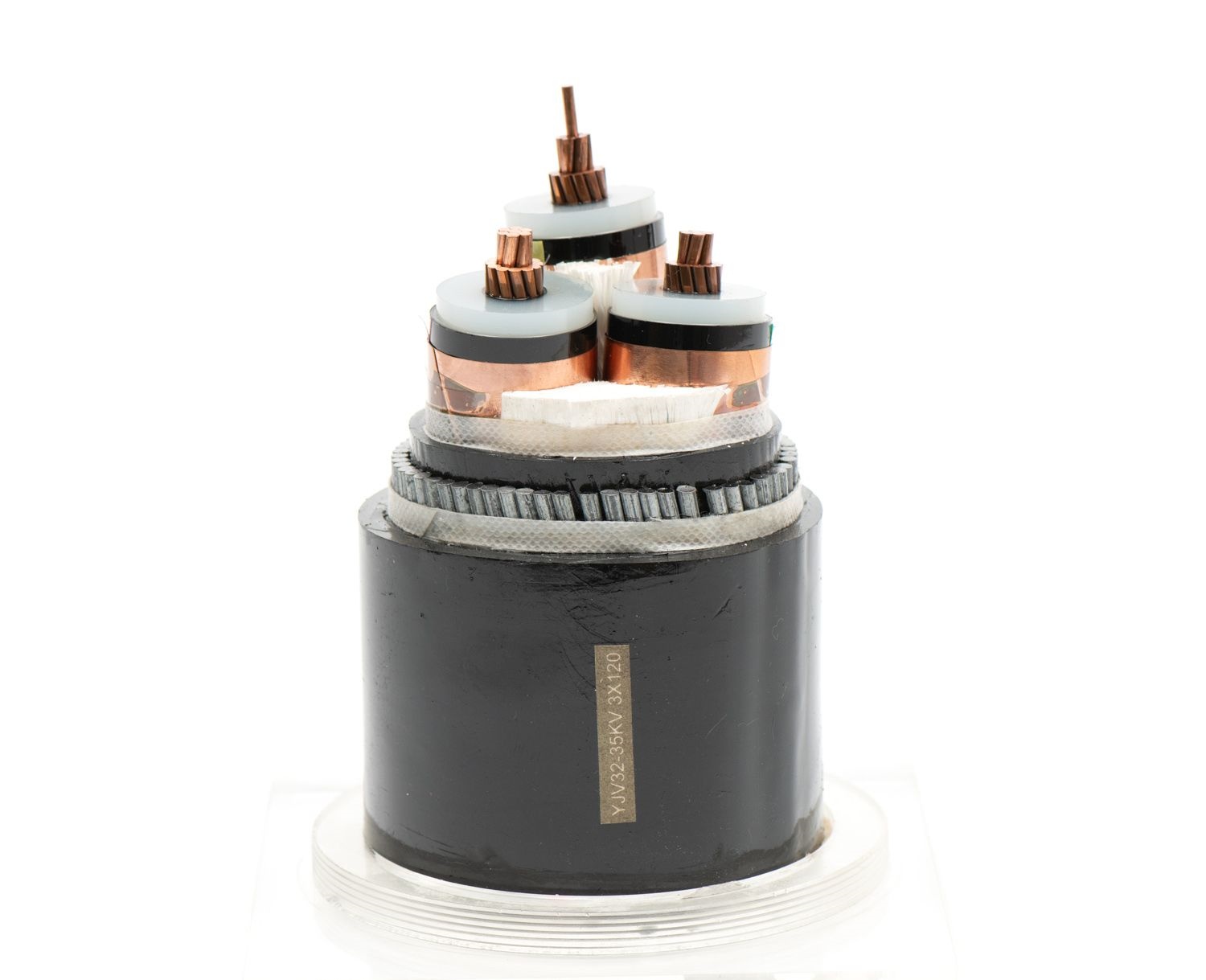

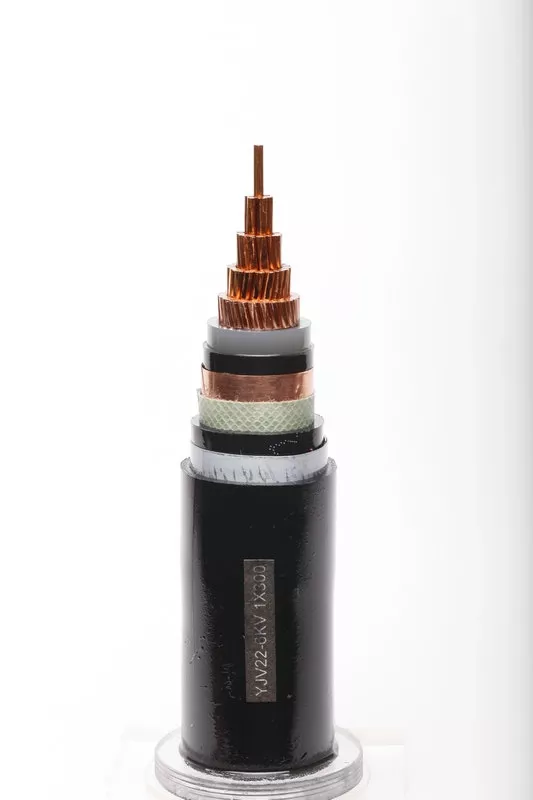

El cable transporta energía eléctrica a distancia, mientras que el accesorio gestiona los puntos donde el cable se une, termina o conecta a los equipos. Los cables se fabrican en condiciones controladas de fábrica, pero los accesorios suelen instalarse in situ. Esta diferencia hace que el diseño de los accesorios y la calidad de la instalación sean especialmente importantes.
Los accesorios para cables de media tensión restauran el aislamiento donde el cable ha sido cortado o preparado para su conexión. También mantienen la continuidad del conductor, preservan el blindaje y protegen las áreas expuestas del daño ambiental. En la práctica, convierten longitudes de cable separadas en un circuito de distribución funcional.
Las categorías principales incluyen uniones de cables, terminaciones de cables, conectores separables y accesorios de soporte. Cada tipo cumple una función específica dentro del sistema de cable. Juntos, respaldan un funcionamiento seguro y un rendimiento constante de la red.
Estos accesorios se instalan en subestaciones, conexiones de transformadores, interfaces de aparamenta, juntas subterráneas y ramales de alimentación. También se utilizan ampliamente en parques eólicos, proyectos solares y sistemas de energía industriales. Cualquier punto donde el cable termina, cambia de dirección o se conecta a un equipo suele requerir un accesorio.
La distribución de energía depende del flujo de corriente continuo a través de la red. Los accesorios para cables de media tensión mantienen estable la trayectoria del conductor en uniones, puntos de bifurcación y terminaciones. Una conexión débil puede provocar sobrecalentamiento, aumento de la resistencia y fallos prematuros.
Cuando se pela un cable y se prepara para su conexión, se interrumpe su estructura de aislamiento original. El accesorio reconstruye esta protección mediante elementos de aislamiento y control de tensiones especialmente diseñados. Si esa protección es incompleta, el riesgo de descarga parcial y fallo del aislamiento aumenta considerablemente.
Los sistemas de MT funcionan bajo un alto estrés eléctrico, por lo que las interfaces inestables crean graves riesgos de seguridad. Los accesorios adecuados reducen la posibilidad de descargas disruptivas, fugas y escalada de fallas. También mejoran la seguridad operativa en equipos cerrados, como aparamentas y compartimentos de transformadores.
Los transformadores, los equipos de conmutación y las unidades principales en anillo requieren interfaces de cable seguras. Los accesorios para cables de media tensión crean la transición del cable al equipo sin debilitar el rendimiento eléctrico. La calidad de estas interfaces afecta tanto al funcionamiento normal como a la respuesta a fallos.
Cuando falla un accesorio, el resultado puede ser la interrupción del alimentador, mantenimiento de emergencia o pérdida de producción. Los accesorios confiables reducen las interrupciones inesperadas y mejoran la estabilidad operativa general. Esto es especialmente importante en sistemas industriales y de servicios públicos donde el tiempo de inactividad puede ser costoso.
La vida del cable está íntimamente ligada al estado de sus accesorios. Los productos bien combinados y correctamente instalados preservan la integridad del aislamiento y la estabilidad mecánica a lo largo del tiempo. En muchos casos, el rendimiento a largo plazo del sistema está definido por el punto accesorio y no por el cuerpo del cable.
Los empalmes de cables conectan dos secciones de cable de MT y restauran la estructura eléctrica y mecánica del cable. Se utilizan en extensiones de rutas, tramos de reparación y redes de alimentación subterráneas. Las juntas rectas y las juntas de transición son comunes en los sistemas de distribución modernos.

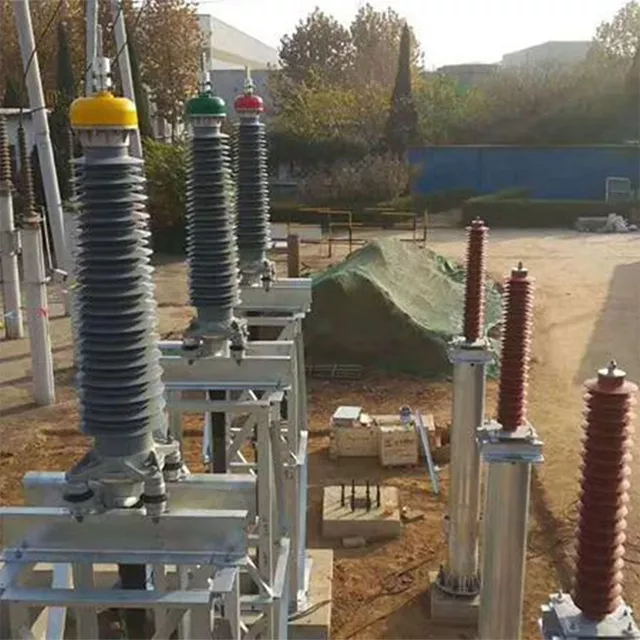

Las terminaciones de cable se utilizan cuando un cable de MT termina en un equipo o en un punto de transición aéreo. Su función es controlar el campo eléctrico en el extremo del cable manteniendo el aislamiento y el sellado. Los diseños para interiores y exteriores difieren según la exposición ambiental y los requisitos de fuga.
Los conectores separables crean interfaces apantalladas y desmontables entre el cable y el equipo. Se utilizan ampliamente en aplicaciones de transformadores y aparamentas compactas. Su valor radica en una conexión segura, un mantenimiento más sencillo y un rendimiento confiable de la interfaz.
Los accesorios de soporte incluyen abrazaderas, piezas de sellado y elementos de montaje que estabilizan el sistema de cables. No transportan la corriente principal, pero reducen el movimiento y la tensión mecánica alrededor de los puntos críticos. En instalaciones exteriores y subterráneas, este soporte tiene un claro efecto en la fiabilidad a largo plazo.
Tipo de accesorio | Función principal | Aplicación típica | Principal riesgo de falla |
Junta de cable | Conectar secciones de cable | Alimentadores subterráneos, reparación de rutas. | Entrada de humedad, sobrecalentamiento. |
Terminación de cable | Cable final en el equipo | Aparamenta, transformadores | Descarga disruptiva, tensión de aislamiento |
Conector separable | Crear interfaz desmontable | RMU, subestaciones | Desajuste de interfaz, calefacción |
Accesorio de soporte | Estabilizar y sellar | Entradas de cables, tendidos exteriores. | Tensión mecánica, daño exterior. |
Un accesorio reconstruye el aislamiento donde se ha cortado el cable para su conexión. Esto evita que se formen puntos eléctricos débiles alrededor del conductor o de la transición de la pantalla. El sistema de aislamiento debe permanecer estable bajo estrés de voltaje y condiciones del sitio.
La concentración del campo eléctrico aumenta con cambios bruscos en la geometría o el material. Los componentes de control de tensión suavizan el campo y reducen la presión eléctrica en uniones y terminaciones. Esta es una de las razones por las que los accesorios para cables de media tensión son productos de ingeniería en lugar de simples accesorios.
Los cables de MT incluyen pantallas metálicas y rutas de conexión a tierra que protegen el sistema durante el servicio normal y condiciones de falla. Los accesorios deben mantener esos caminos a través del área de conexión. Una mala continuidad de la conexión a tierra puede debilitar la seguridad y reducir la estabilidad general de la red.
El agua, el polvo, los productos químicos y las variaciones de temperatura pueden dañar las interfaces expuestas con el tiempo. Un buen sellado protege el sistema de aislamiento y mantiene estables las condiciones internas. Esto resulta especialmente importante en entornos enterrados, costeros e industriales.
Las fallas de los accesorios a menudo comienzan en la interfaz entre el conductor, el aislamiento y los componentes de sellado. Las causas comunes incluyen clase de voltaje incorrecta, dimensiones de cable incompatibles, contaminación durante la instalación y control deficiente de la tensión. La entrada de humedad es otra razón importante del deterioro temprano.
Incluso un producto de alta calidad puede fallar si la instalación se apresura o no se controla adecuadamente. Las dimensiones de reducción incorrectas, el torque incorrecto, la mala alineación y las superficies sucias crean riesgos. Pequeños errores de instalación pueden convertirse posteriormente en fallos importantes durante el servicio.
Cuando falla un accesorio, el impacto suele ir más allá de una sola pieza dañada. Puede causar interrupción del alimentador, estrés en el equipo, pérdida de producción o trabajos de excavación urgentes. En sistemas críticos, el costo operativo puede exceder rápidamente el costo de reemplazo del propio accesorio.
La calidad del producto afecta la precisión dimensional, el comportamiento del material y la consistencia de la instalación. Los accesorios bien fabricados suelen proporcionar un rendimiento eléctrico más estable y un mejor sellado a largo plazo. En la distribución de energía, un bajo costo de compra puede convertirse fácilmente en un alto costo del ciclo de vida.
Problema común | Causa probable | Posible resultado |
sobrecalentamiento local | Mala conexión de conductores | Eficiencia reducida, fracaso temprano |
Descarga parcial | Control de tensión débil o defecto de aislamiento. | Ruptura gradual del aislamiento |
Entrada de humedad | Sellado inadecuado | Corrosión, falla dieléctrica. |
Flashover | Diseño o instalación de terminación inadecuados | Daños en el equipo, interrupción |
El accesorio debe coincidir con el voltaje nominal y el voltaje más alto del sistema de la red. También debe adaptarse a las condiciones de falla esperadas y a los requisitos de aislamiento. La calificación correcta proporciona un margen operativo más sólido y un rendimiento más estable.
El tipo de cable, el tamaño del conductor, el material aislante y el diseño de la pantalla afectan la selección de accesorios. Es posible que un producto diseñado para una estructura de cable no funcione correctamente en otra. Los datos precisos del cable son esenciales antes de la especificación y la instalación.
Las salas interiores, las subestaciones exteriores, las plantas industriales y las rutas enterradas imponen diferentes exigencias a un accesorio. La temperatura, la humedad, la contaminación y las limitaciones de espacio pueden influir en la elección del producto. La selección debe reflejar las condiciones reales del sitio y no solo los datos del catálogo.
El soporte técnico reduce los errores de especificación y mejora los resultados de la instalación. Una orientación clara sobre compatibilidad, pasos de instalación y límites de aplicación puede evitar errores costosos. Esto adquiere aún más importancia en redes complejas y proyectos de exportación.
El rendimiento a largo plazo comienza con una práctica de instalación disciplinada. La preparación limpia del cable, las dimensiones precisas y el ajuste correcto del conector son importantes. Los procedimientos consistentes reducen la variación entre las cuadrillas y los sitios.
La inspección después de la instalación confirma si el accesorio se ha ensamblado correctamente. Dependiendo del proyecto, esto puede incluir controles visuales, verificación de continuidad y pruebas de aislamiento. La inspección temprana es mucho menos costosa que la resolución de problemas después de una falla.
Algunos sistemas de MT requieren solo una atención rutinaria limitada, pero las redes críticas aún se benefician de controles regulares de condición. La inspección térmica, la revisión del sellado y la evaluación del estado general pueden revelar problemas tempranos. Esto es especialmente útil en entornos industriales, exteriores y de alta carga.
Un sistema de distribución de energía debe evaluarse durante toda su vida operativa y no únicamente en la etapa de compra. Los materiales duraderos, el diseño estable y la documentación técnica sólida respaldan mejores resultados a largo plazo. En muchos puntos de conexión, la calidad de los accesorios determina la fiabilidad de todo el circuito.
Los accesorios para cables de media tensión son esenciales para una distribución de energía segura y confiable. Conectan, terminan, aíslan, sellan y protegen sistemas de cables de MT en los puntos donde es más probable que comience la falla. La selección correcta, la calidad del producto y la instalación calificada influyen en la estabilidad de la red, la demanda de mantenimiento y la vida útil. East Energy Electrical Engineering Co., Ltd. (4E) proporciona accesorios para cables de media tensión, sistemas de cables y equipos relacionados diseñados para aplicaciones prácticas en el campo. Su gama de productos, capacidad de servicio técnico y experiencia en proyectos internacionales respaldan un desempeño más sólido en proyectos de distribución de energía de servicios públicos, industriales y de energía renovable.
Se utilizan para unir, terminar, sellar y proteger cables de media tensión. También controlan el estrés eléctrico y mantienen el aislamiento en los puntos de conexión.
En muchos sistemas, la media tensión oscila entre aproximadamente 7,2 kV y 42 kV. La definición exacta depende de las normas locales y del diseño del proyecto.
Los tipos principales son empalmes de cables, terminaciones de cables, conectores separables y accesorios de soporte. Cada uno cumple una función diferente en el sistema de cable.
Son importantes porque muchas fallas de la red comienzan en uniones o terminaciones. Los accesorios confiables mejoran la seguridad, la continuidad y la vida útil.
Las fallas a menudo resultan de una selección incorrecta, una instalación deficiente, contaminación o un sellado débil. La entrada de humedad y el control deficiente del estrés también son causas comunes.
Comience con la clase de voltaje, la estructura del cable y el entorno de instalación. Luego confirme la compatibilidad y la orientación técnica antes de su uso.
Sí. En muchos sistemas, el punto más débil no es el cuerpo del cable sino el punto de conexión creado por el accesorio.
